Motor-Entwässerungsbohrung prüfen

1.
   RXA0133488-UN-02JUL13


   RXA0134193-UN-25JUL13


   RXA0134230-UN-29JUL13

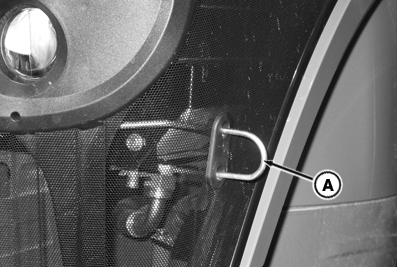

   A - Entriegelung der Motorhaube

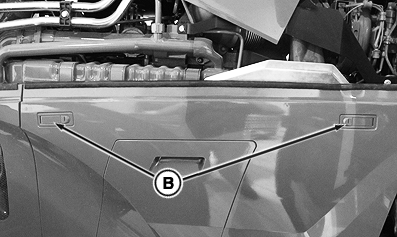

   B - Linke hintere Entriegelungstasten

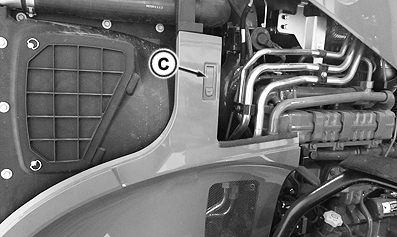

   C - Linke vordere Entriegelungstaste

   An der Haubenentriegelung (A) ziehen und die Motorhaube öffnen.

---

2. Entriegelungstasten (B) drücken und linke hintere Seitenverkleidung entfernen.
3. Entriegelungstaste (C) drücken und linke vordere Seitenverkleidung entfernen.

4.
   RXA0134196-UN-25JUL13

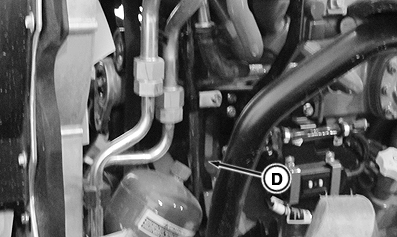

   Vordere linke Motorseite – 9,0-l-Motor abgebildet


   RXA0134197-UN-25JUL13

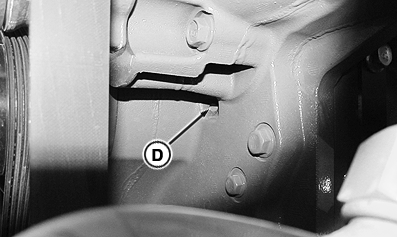

   Motor-Entwässerungsbohrung – 9,0-l-Motor abgebildet

   D - Entwässerungsbohrung

   Entwässerungsbohrung (D) auf Öl- oder Kühlmittelleckage prüfen.

---

5. Haube schließen und sichern und Seitenverkleidungen wieder anbringen.

Wenn Leckage festgestellt wird, den John Deere™ Vertriebspartner aufsuchen, um die Kühlmittelpumpen-Baugruppe komplett auszutauschen (Ersatzteile sind nicht lieferbar).

• Ölleckage weist auf eine beschädigte hintere Dichtung hin.
• Kühlmittelleckage weist auf eine beschädigte vordere Dichtung hin.
