Hinterradschrauben festziehen – Verstärkte Naben mit 12 Schrauben

RXA0090157-UN-08AUG06

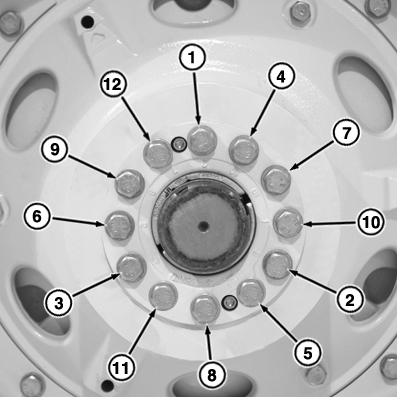

Antriebsrad in verstärkter Ausführung mit 12 Schrauben

ACHTUNG: Verletzungen vermeiden. Den Traktor niemals mit losen Radschrauben in Betrieb nehmen. Wird das Verfahren nicht eingehalten, besteht Verletzungsgefahr. Radschrauben sind für den Betrieb entscheidend und erfordern wiederholtes Festziehen mit dem richtigen Anzugsmoment, um festen Sitz sicherzustellen.

WICHTIG: Einige Schrauben können sich beim Festziehen der Manschette lösen. Anzugsabfolge wiederholen, bis ALLE Schrauben das richtige Anzugsmoment beibehalten. Nummern mit der korrekten Anzugsreihenfolge sind in die Radnabe eingegossen. Bei Nichtbeachtung können Maschinenschäden die Folge sein.

Schrauben zur Befestigung von Rad an Nabe (1-12) in der gezeigten, numerischen Reihenfolge mit anfänglichem Anzugsmoment festziehen bis das Anzugsmoment beibehalten wird.

Schrauben in numerischer Reihenfolge mit endgültigem Anzugsmoment festziehen, bis das Anzugsmoment beibehalten wird.

Prüfpunkt	Maß	Spezifikation
Schrauben, Rad an Nabe
Anfängliches Drehmoment	Drehmoment	405 Nm (300 lb-ft)
Endgültiges Drehmoment	Drehmoment 610 Nm	(450 lb-ft)

Traktor unbeladen mindestens vier Mal eine Strecke in Form einer großen Ziffer 8 fahren und die Schrauben in numerischer Reihenfolge nachziehen, bis die Schrauben die abschließende Anzugsmomentvorgabe einhalten.

WICHTIG: Darauf achten, dass die Radschrauben immer mit dem vorgeschriebenen Drehmoment angezogen sind. Wenn der Traktor mit lockeren Schrauben betrieben wird, kann das Gerät beschädigt werden.

In der ersten Betriebswoche die Schrauben nach 3 STUNDEN Betrieb nachziehen, dann nach 10 STUNDEN und TÄGLICH bis die Schrauben sich beim Nachziehen nicht mehr bewegen.
