Kreuzgelenke des mechanischen Frontantriebs oder des TLS™ Plus (falls vorhanden) schmieren

WICHTIG: Die normale Wartung ist alle 250 Stunden durchzuführen. Bei Verwendung unter sehr nassen Bedingungen täglich oder alle 10 Betriebsstunden warten.

RXA0109446-UN-16AUG10

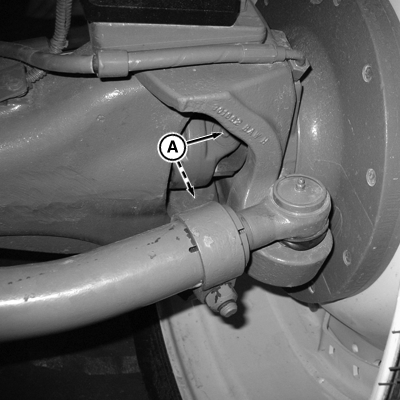

Schmierstellen für Kreuzgelenk der Radnabe

A - Schmierstellen

Kanalbohrungen im Kreuzgelenk ermöglichen es, dass das Schmierfett alle vier Lager von einem einzigen Schmiernippel aus erreicht.

Für den normalen Betrieb sind Kreuzgelenke versiegelt und nicht dauerhaft mit Schmiernippeln versehen. Zum Schmieren wie folgt vorgehen:

1. Die Stopfen durch 90-Grad-Schmiernippel mit M10-Gewinde ersetzen. Für das richtige Teil an den John Deere™ Vertriebspartner wenden.
2. Die beiden Kreuzgelenke an den Schmierstellen (A) mit Schmierfett versehen.

   Prüfpunkt	Maß	Spezifikation
   Verschlussstopfen	Drehmoment	0,904 Nm (8 lb-ft)
