ActiveSeat™-Sitze einstellen (falls vorhanden)

Der ActiveSeat™ verfügt über einen Sitzdämpfungszonen-Schutz (Ride Zone Protection, RZP), einen integrierten Stoßdämpfer am oberen und unteren Ende des Höhenverstellbereichs des Sitzes, wodurch die Fahrt sehr viel angenehmer ist. Um den maximalen Nutzen des ActiveSeat™-RZP-Systems zu erhalten, vor dem Betriebs des Traktors den Sitz auf die Größe und das Gewicht des Fahrers einstellen. Nach dem Einstellen stellt sich der Sitz automatisch in den geschützten Bereich zurück, wenn der Fahrer die Sitzhöhe an oder in der Nähe der Grenze des Höhenverstellbereichs verstellt.

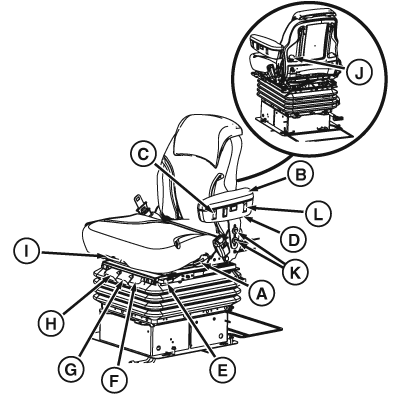

RXA0131462-UN-19APR13

A – Griff für Neigungsverstellung der Rückenlehne – Ermöglicht die Einstellung der Rückenlehnenneigung.

B – Hochklappbare Armlehne – Kann nach oben aus dem Weg geklappt werden.

C – Höheneinstellschalter – Zündschalter in Stellung EIN bringen. Den unteren bzw. oberen Teil des Schalters drücken, um den Sitz nach unten bzw. oben zu verstellen.

D – Drehknopf für Armlehnen-Neigungsverstellung – Knopf drehen, um den Armlehnenwinkel zu verstellen.

E – Griff für Längsverstellung des Sitzes – Griff anziehen, Sitz vor oder zurück schieben, Griff zurück nach unten drücken, bis er einrastet.

F – Griff für separate Längsverstellung – Hebel zurückschieben und mit dem Verriegelungsbügel arretieren. Der Sitz fängt Erschütterungen auf, während der Traktor fährt. Der Sitz bewegt sich nicht weiter als 25 mm in jede Richtung.

G – Griff für separate Seitenverstellung der Sitzfläche – Griff nach unten drücken, um die seitliche Sitzfederung zu entsperren. Griff nach oben ziehen, um den Sitz in seiner Stellung zu arretieren.

H – Einstelldämpfer-Griff – Nur für Luftfederungssitz. Kontrolliert die Stärke der Sitzschwingung, die der Fahrer bei der Fahrt spürt. Fester einstellen, um die Sitzschwingung zu mindern.

I – Sitzdrehvorrichtung – Griff nach oben ziehen, damit der Sitz gedreht werden kann. Griff nach unten drücken, um den Sitz in seiner Stellung zu arretieren.

J – Einstellknopf für Lendenwirbelstütze – Nach rechts drehen, um die Stütze im Lendenwirbelbereich zu verstärken. Nach links drehen, um den Halt im Lendenwirbelbereich zu reduzieren.

K – Sechskantschrauben der Armlehneneinstellung – Sechskantschrauben lösen, um die Armlehne nach oben oder unten zu verschieben. Sechskantschrauben wieder festziehen.

L – Sitzhärteeinstellung - bietet drei Einstellungen der Sitzfederung. Den oberen Teil “+” des Schalters drücken, um die härteste Dämpfung zu erzielen, bzw. den unteren Teil “–”, um die weichste Dämpfung zu erzielen.
