CommandCenter™ Generation 4, Einstellungen für Heizung/Lüftung/Klimaanlage

RXA0133716
RXA0133716-UN-16JUL13

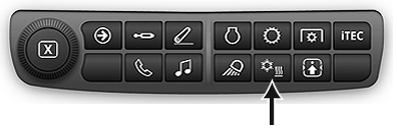

Generation 4 Direktzugriffstasten

RXA0126574
RXA0126574-UN-25OCT12

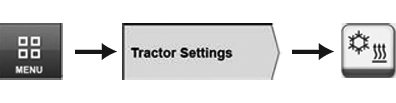

Menü → Registerkarte “Traktoreinstellungen” → Symbol “Heizung/Lüftung/Klimaanlage”

RXA0133683
RXA0133683-UN-19JUL13

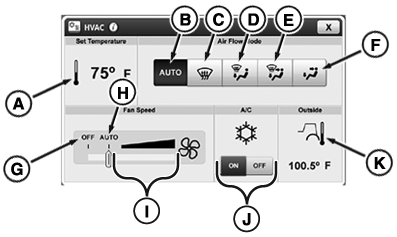

Seite “Heizung/Lüftung/Klimaanlage”

RXA0133684
RXA0133684-UN-19JUL13

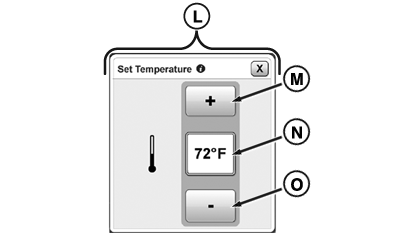

Seite “Temperatur einstellen”

Zum Zugriff auf die Hauptseite die Direktwahltasten verwenden oder alternativem Pfad folgen:

  1. Menü auswählen.
  2. Registerkarte “Traktoreinstellungen” wählen.
  3. Symbol “HLK” (Heizung, Lüftung, Klimaanlage) wählen.
  • A – Modul “Temperatureinstellung”: Wählen, um auf die Seite “Temperatureinstellung” (M) zuzugreifen.
  • B – Umschalter “Auto-Luftstrom”:Wählen, um den Luftstrom automatisch einstellen zu lassen.
  • C – Umschalter “Entfrosten”: Wählen, um die Entfrostung zu aktivieren.
  • D – Umschalter “Entfrosten und Fußboden”: Wählen, um Entfrostung und Fußbodenbelüftung zu aktivieren.
  • E – Umschalter “Entfrostung, Fußboden und Kabine”:Wählen, um Entfrostung, Fußboden- und Kabinenbelüftung zu aktivieren.
  • F – Umschalter “Kabine und Fußboden”: Wählen, um Fußboden- und Kabinenbelüftung zu aktivieren.
  • G – Lüfter AUS: Schieberegler auf AUS stellen, um den Lüfter abzuschalten.
  • H – Lüfter AUTO: Schieberegler auf AUTO stellen, um den Lüfter automatisch einstellen zu lassen.
  • I – Lüfter-Anstiegsleiste: Zur Einstellung der Lüfterdrehzahl verwenden. Verschieben nach rechts erhöht die Lüfterstärke. Verschieben nach links verringert die Lüfterstärke.

  • WICHTIG: Wenn das System nicht richtig funktioniert, die Klimaanlage ausschalten, um einen möglichen Schaden am Kompressor zu vermeiden.

    J – Klimaanlagen-Umschalter: Zum Ein-/Ausschalten der Klimaanlage verwenden.
  • K – Modul “Außentemperatur”: Zeigt die Temperatur außerhalb der Kabine an.
  • L – Seite “Temperatur einstellen”: Seite zur Einstellung der Kabinentemperatur.
  • M – Taste “Erhöhen”: Wählen, um die Kabinentemperatur zu erhöhen.
  • N – Feld für Temperaturanzeige: Zeigt die Temperatureinstellung an.
  • O – Taste “Verringern”: Wählen, um die Kabinentemperatur zu verringern.

TO84419,00000A4-29-20130923
