Einstellung der Länge, Höhe und Seitenverstellung
des Zugpendels
Einstellen der Zugpendellänge

RXA0129472-UN-09NOV12

RXA0085803-UN-10JAN06

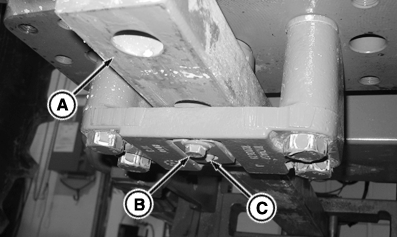

A - Zugpendel
B - Sechskantschraube
C - Sicherungsstift

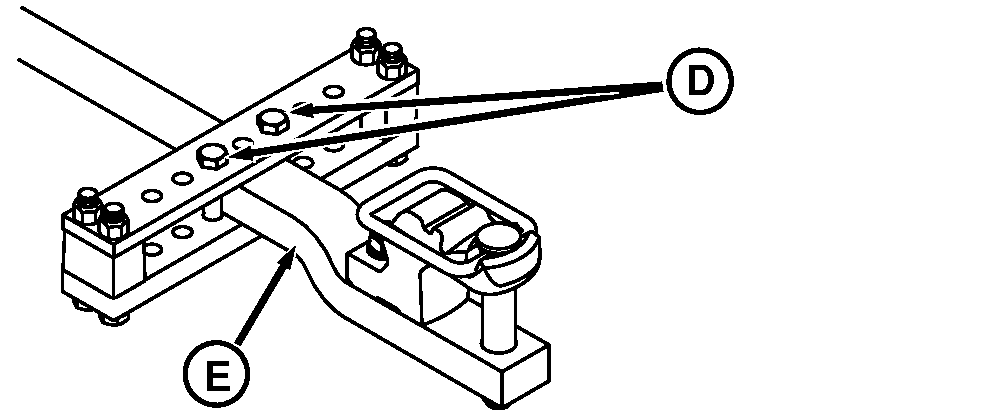

D - Arretierschrauben
E - Versatz
WICHTIG: Für Anbaugeräte mit Zapfwellenantrieb muss
das Zugpendel (A) nach den Anweisungen unter “Anbau eines zapfwellengetriebenen
Anbaugeräts” in diesem Abschnitt positioniert werden.
-
Die Zugpendel-Arretierschrauben (D) lösen.
-
Die Sechskantschraube (B), den Sicherungsstift (C) und die Sicherungsstrebe
entfernen.
-
Zugpendel in die gewünschte Stellung bringen.
-
Die Sicherungsstrebe und den Sicherungsstift des Zugpendels
anbringen.
| Prüfpunkt | Maß | Spezifikation |
| Sicherungs-Sechskantschrauben |
|
Sechskantschraube | Drehmoment | 70 Nm (50 lb-ft) |
-
Die Zugpendel-Arretierschrauben mit dem vorgeschriebenen Anzugsmoment
festziehen.
| Prüfpunkt | Maß | Spezifikation |
| Zugpendel-Arretierschrauben |
|
Arretierschrauben | Drehmoment | 430 Nm (318 lb-ft) |
Einstellen der Zugpendelhöhe
Die Höhe des Zugpendels wird durch Drehen der Versatzvorrichtung
(E) nach oben oder unten verstellt. Länge einstellen. Zugpendel
ganz herausschieben und Zugpendel umdrehen.
WICHTIG: Die Gabelkopf-Baugruppe muss sich, wenn sie verwendet
wird, immer oben befinden. Wenn sich die Zugpendel-Versatzvorrichtung
in der oberen Stellung befindet, kann die Verstärkung nicht verwendet
werden.
Seitliche Einstellung des Zugpendels
-
Zugpendel-Arretierschrauben entfernen.
-
Zugpendel in die gewünschte Stellung bringen.
-
Eine Zugpendel-Arretierschraube an jeder Seite des Zugpendels
anbringen. Schrauben mit dem vorgeschriebenen Drehmoment festziehen.
|
|
