Anhängen eines heckzapfwellengetriebenen Anbaugeräts

TS1644-UN-22AUG95

RXA0128912-UN-16OCT12

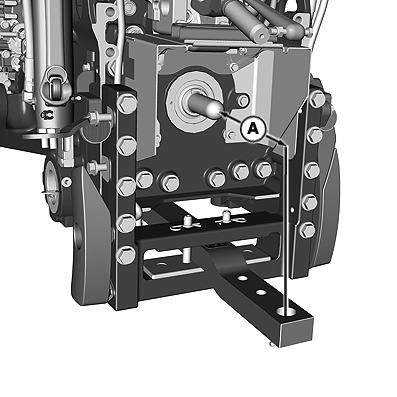

A - Abstand Zapfwelle bis Bolzenbohrung

ACHTUNG: Unachtsamkeit im Bereich sich drehender Antriebswellen kann schwere oder sogar tödliche Verletzungen zur Folge haben. Den MOTOR ABSTELLEN und sicherstellen, dass die Zapfwelle zum Stillstand gekommen ist, bevor Einstellungen, Anschlüsse oder Reinigungsarbeiten an zapfwellengetriebenen Geräten durchgeführt werden.

Zapfwellenschutz und -abdeckungen immer angebracht lassen. Sich vergewissern, daß das Gelenkwellenschutzrohr frei drehen kann. Enganliegende Kleidung tragen.

Das Zugpendel in der Mittelstellung feststellen (Position ohne Seitenspiel gezeigt) und die Gabelkopf-Baugruppe entfernen.

Zapfwelle	Abstand zwischen Ende der Zapfwelle und Anhängebolzenloch (A)
540 1/min – 6 Zähne1	350 mm (14.0 in.)
1000 1/min – 21 Zähne1	400 mm (16.0 in.)
1000 1/min – 20 Zähne2	508 mm (20 in.)

Das Anbaugerät am Zugpendel anbringen, bevor die Zapfwellen-Antriebswelle angeschlossen wird. Wenn das Anbaugerät an einer Schnellkupplung angeschlossen wird, sicherstellen, dass das Zugpendel nirgendwo anschlägt.

Die Antriebswelle an die Zapfwelle anschließen. Die Zapfwelle leicht von Hand drehen, bis die Keile ausgerichtet sind. Sicherstellen, daß die Gabel in der richtigen Stellung und fest verriegelt ist.

Den Zapfwellenschutz in die richtige Stellung bringen. (Siehe Heckzapfwellenschutz in diesem Abschnitt.)
