Betrieb der Frontzapfwelle (falls vorhanden)

RXA0132253-UN-13MAY13

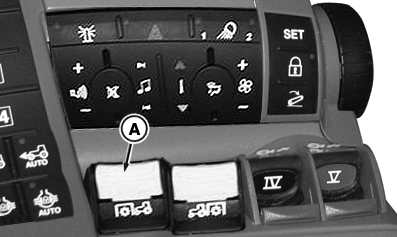

CommandARM™

RXA0135349-UN-30AUG13

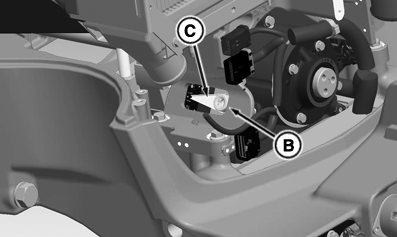

Frontzapfwellen-Abkopplung – rechte Seite der Kühlerhalterung

A - Frontzapfwellenschalter

B - Frontzapfwellen-Abkopplung

C - Markierung Frontzapfwellen-Abkopplung

ACHTUNG: Verletzungen vermeiden. Vor dem Einstellen, dem An- und Abkoppeln oder der Reinigung der zapfwellenbetriebenen Anbaugeräte Motor abstellen und den Stillstand des Zapfwellen-Antriebsstrangs abwarten.

Die Zapfwelle immer ausrücken, wenn sie nicht verwendet wird.

Die Zapfwelle kann ohne Betätigung der Kupplung ein- und ausgerückt werden.

HINWEIS: Wenn der Fahrer den Fahrersitz verlässt, während die Zapfwelle eingerückt ist, blinkt die Anzeigeleuchte “Wartungsalarm”, eine Nachricht erscheint auf der CommandCenter™-Anzeige und ein akustisches Warnsignal ertönt. Die Zapfwelle wird nicht ausgerückt, wenn der Fahrer den Sitz verlassen hat.

Den Zapfwellenschalter (A) anheben, um die Zapfwelle einzurücken. Die Frontzapfwellen-Anzeige auf dem Infobord-Monitor leuchtet auf.

WICHTIG: Falls die Zapfwelle während des Anlassens bei kaltem Wetter ausrückt, 5 Minuten lang warten, bevor die Zapfwelle erneut eingerückt wird, um Schäden zu vermeiden.

Wenn die Zapfwellendrehzahl im normalen Betrieb länger als 1 Sekunde unter 100 1/min fällt, wird die Frontzapfwelle abgeschaltet. Die Anzeige für Information wird aktiviert.

Wenn die Motordrehzahl unter 500 1/min fällt, während die Zapfwelle läuft oder eingerückt wird, wird die Frontzapfwelle abgeschaltet, damit der Motor nicht abgewürgt wird.

Den Zapfwellenschalter nach unten stellen, um die Kupplung auszurücken, und die Zapfwellenbremse rückt automatisch ein.

HINWEIS: Wenn der Motor bei laufender Zapfwelle abgestellt und wieder angelassen wird, läuft die Zapfwelle nicht. Die Zapfwelle über Zapfwellenschalter ausrücken und danach wieder einrücken.

Frontzapfwellen-Abkopplung

Wenn die Frontzapfwelle nicht verwendet wird, Frontzapfwellen-Ausrückung (B) gegen den Uhrzeigersinn drehen, um Kraftstoff zu sparen. Mit einer 1/2-Zoll-Ratsche oder einem Gelenksteckschlüssel den Frontzapfwellen-Ausrücker zum Einrücken der Frontzapfwelle im Uhrzeigersinn und zum Ausrücken der Frontzapfwelle im Gegenuhrzeigersinn drehen. Die Markierung für ausgerückte Frontzapfwelle zeigt an, ob sie eingerückt (oben) oder ausgerückt (unten) ist.

Betrieb der Frontzapfwelle bei niedrigen Temperaturen

ACHTUNG: Verletzungen vermeiden. Bereich um Zapfwelle von Personen freihalten. Zapfwelle oder montiertes Anbaugerät können sich drehen, wenn der Motor bei niedrigen Temperaturen angelassen wird.

Wenn ein Fallen der Lufttemperatur unter -5 °C (23 °F) erwartet wird, John Deere™ Hy-Gard™ Öl mit niedriger Viskosität im unabhängigen Frontzapfwellen-Behälter verwenden.

Sofern sie der John Deere™ Norm JDM J20D entsprechen können auch andere Öle eingesetzt werden.
