Zapfwellenstummel auswechseln (falls vorhanden)

RXA0128914-UN-12OCT12

RW21883A-UN-02AUG99

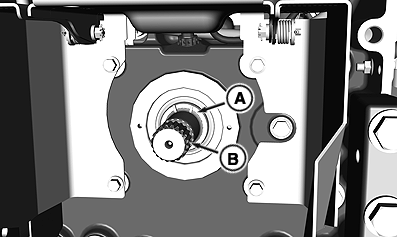

A - Sicherungsring

B - Welle

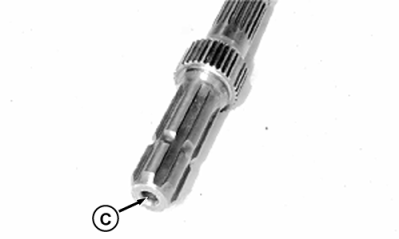

C - Bohrung

ACHTUNG: Verletzungen vermeiden. Die Zapfwelle kann vom Betrieb heiß sein. Die Welle vor dem Wechseln abkühlen lassen.

WICHTIG: Anbaugeräte können nur mit einer Ausgangswelle mit 540 1/min und 35 mm (1-3/8 in) Stärke betrieben werden, wenn eine Eingangsleistung von 60 kW (80 PS) niemals überschritten wird. Der Betrieb der Zapfwelle bei niedrigeren Geschwindigkeiten unter hoher Last könnte zu Schäden an der Zapfwelle führen. Der Wellenstummel mit 1000 1/min und 35 mm (1-3/8 in) sollte für Lasten unter 115 kW (154 hp) verwendet werden. Der Wellenstummel mit 1000 1/min und 45 mm (1-3/4 in) sollte für verwenden werden, wenn höhere Belastungen erwartet werden.

1. Die Enden des Sicherungsrings drehen, um sie auf die flachen Stellen des Zapfwellenstummels auszurichten.

2. Sicherungsring (A) entfernen und Welle (B) herausnehmen.

3. Die Ausgangswelle gründlich reinigen. Keilverzahnungen mit tonfreiem John Deere™ HD-Schmierfett versehen.

4. WICHTIG: Beschädigungen der Zapfwelle vermeiden. Vor Einbau der Zapfwelle zur Verwendung mit 1000 1/min die Bohrung (C) sorgfältig reinigen.

   Welle in das Zapfwellen-Gehäuse einsetzen.

   Zapfwelle mit 540 1/min – Die Welle beim Einbau vor- und zurückdrehen, um sicherzustellen, dass sie vorschriftsmäßig im Gehäuse sitzt; die Welle weiter hineindrücken, während der Sicherungsring angebracht wird.

   Zapfwelle mit 1000 1/min – Die Welle beim Einbau vor- und zurückdrehen, bis ein Einrasten festgestellt wird.

   HINWEIS: Die Welle sitzt und greift richtig, wenn zum Drehen ein hoher Kraftaufwand erforderlich ist.

5. Den Sicherungsring so anbringen, dass er in der Nut sitzt und den Zapfwellenstumpf festhält. Die Enden des Sicherungsrings auf die flachen Stellen der Welle ausrichten.

WICHTIG: Sicherstellen, dass entweder der 540- oder der 1000-1/min-Modus nach dem Wechseln der Zapfwelle ausgewählt wird. Die Zapfwelle wird ausgeschaltet, wenn die Drehzahl nicht zur Wellengröße passt. Siehe “Betrieb der schaltbaren 2-Gang-Heckzapfwelle (falls vorhanden)” in diesem Abschnitt.

Zapfwelle	Zapfwellendrehzahl
35 mm (1-3/8 in.), 6-fach verzahnt	540 1/min / 540E 1/min
35 mm (1-3/8 in), 21-fach verzahnt	1000 1/min / 1000E 1/min
45 mm (1-3/4 in), 20-fach verzahnt	1000 1/min
