Hauptsicherungen

RXA0135033-UN-15AUG13

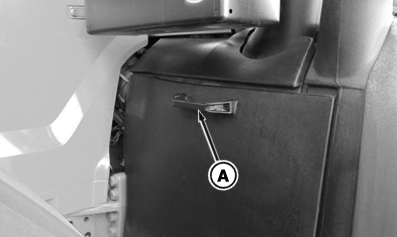

Handgriff der Batteriefach-Abdeckung

RXA0135049-UN-14AUG13

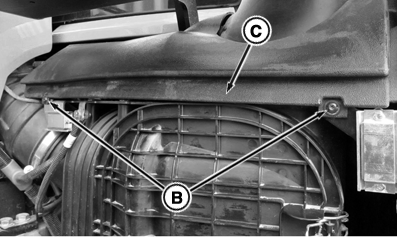

Abdeckung für Hauptsicherung

RXA0135032-UN-15AUG13

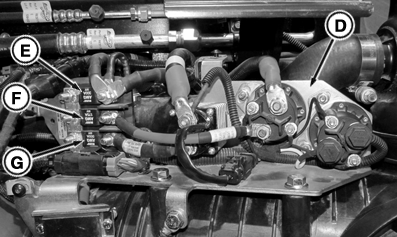

Hauptsicherungen

A - Handgriff der Batteriefach-Abdeckung

B - Schrauben

C - Abdeckung des Hauptsicherungsmoduls

D - Reservehydraulikpumpe (falls vorhanden)

E - Drehstromgenerator-Batterierelais

F - Hauptsicherung

WICHTIG: (Nur Motoren Final Tier 4 und Stufe 4. Um festzustellen, mit welchem Motor der Traktor ausgerüstet ist, siehe “Motorseriennummer notieren” im Abschnitt “Seriennummern” in dieser Betriebsanleitung.) Die Batterie nicht abklemmen, bis das SCR-System genug Zeit gehabt hat, das DEF/AdBlue aus dem System zu spülen. Wird die entsprechende Zeit zur Reinigung der Leitungen nicht eingehalten, kann das in den Leitungen verbleibende DEF/AdBlue kristallisieren und zur Verstopfung der Leitungen führen. Bei Temperaturen unter -15 °C (5 °F) friert nicht abgelassenes DEF/AdBlue ein und beschädigt Systemkomponenten. Wenn der Traktor mit einem Batterietrennsystem ausgerüstet ist, wird eine Leuchte neben dem Trennsystem aufleuchten, während das automatische Spülen durchgeführt wird. Diese erlischt, wenn der Vorgang abgeschlossen ist und es sicher ist, die Batterie zu trennen. Wenn der Traktor nicht mit einer Batterietrennvorrichtung ausgerüstet ist, nach dem Anhalten des Traktors die Batterie mindestens 4 Minuten lang nicht abklemmen.

WICHTIG: Sicherstellen, dass vor Beginn der Inspektion oder des Austauschs von Sicherungen sowohl Minuskabel (–) als auch Pluskabel (+) beider Batterien abgeklemmt sind.

Nicht ohne Anleitung des John Deere™ Vertriebspartners versuchen, die Hauptsicherungen zu zerlegen.

Ersatzsicherungen müssen die gleiche Stärke wie die Originalsicherung haben.

Die Traktoren besitzen zwei oder drei Hauptsicherungen. Das Sicherungsmodul sitzt im Batteriefach.

Handgriff (A) der Batteriefach-Abdeckung greifen und nach vorn und nach oben ziehen, um die Abdeckung zu entfernen. Starke Magnete halten die Abdeckung.

Befestigungsschrauben (B) der oberen Abdeckung und Abdeckung (C) entfernen, um auf das Hauptsicherungsmodul zuzugreifen.

• Reservehydraulikpumpe (falls ausgerüstet) (D) – 175 A
• Drehstromgenerator-Batterierelais (E) – 300 A
• Hauptsicherung (F) – 300 A
