Fahrscheinwerfer ausrichten

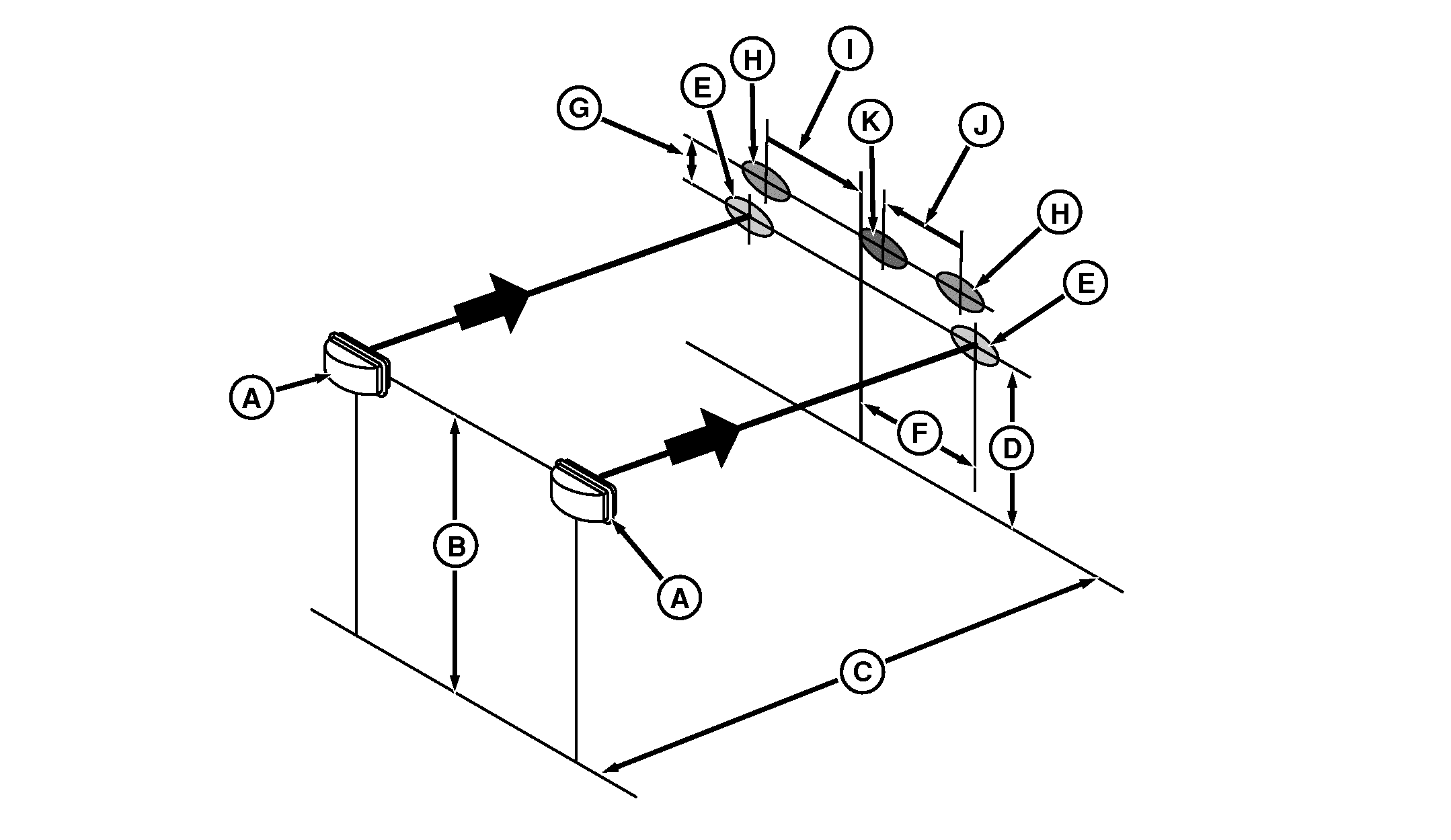

RXA0107269-UN-03JUN10

A - Fahrscheinwerfer, Abblendlicht

B - Abstand, Mitte des Fahrscheinwerfer-Abblendlichts zum Boden

C - Abstand, 7,5 m (25 ft)

D - Horizontale Linie an der Wand

E - Mitte des Fahrscheinwerfer-Abblendlichts

F - Abstand, 914 mm (36 in)

G - Abstand, 355 mm (14 in) (Mitte des Fahrscheinwerfer-Abblendlichts zur Mitte des Fernlichts)

H - Mitte des Fahrscheinwerfer-Fernlichts

I - Abstand, 787 mm (31 in) (Mitte des Fahrscheinwerfer-Fernlichts zur Traktor-Mittellinie)

J - Abstand, 635 mm (25 in) (Mitte des Fahrscheinwerfer-Fernlichts zur Mitte des Lichts des inneren Motorhauben-Scheinwerfers)

K - Mitte des Lichts des inneren Motorhauben-Scheinwerfers

1. Den Traktor auf einer ebenen Fläche mit den Abblend-Fahrscheinwerfern (A) in einem Abstand von 7,5 m (25 ft) (C) vor einer senkrechten Mauer abstellen. Die Abblendlicht-Fahrscheinwerfer einschalten.

2. Abstand (B) zwischen der Mitte des Fahrscheinwerfer-Abblendlichts und dem Boden messen.

3. Auf gleicher Höhe wie die Mitte des Abblendlichts eine waagrechte Linie an der Wand anzeichnen.

4. Jeweils die Mitte des Abblendlichts an der Wand anzeichnen.

5. Jeweils ausgehend von der Mitte des Abblendlichts, die Mitte zwischen den beiden Abblendlichtern feststellen und eine senkrechte Linie an der Wand anzeichnen.

6. Der Abstand (F) zwischen der Mitte der Abblendlichter und der Mittellinie sollte 914 mm (36 in) betragen. Wird dies nicht gemessen, nachstellen.

7. Fahrscheinwerfer-Fernlicht einschalten.

8. Fernlicht so einstellen, dass die Kante des hellen Bereichs (H) mindestens ein Zehntel des Abstands (B) über den Mitten des Abblendlichts (E) liegt.

9. Jeweils die Mitte (H) des Fernlichts an der Wand anzeichnen und dann ausgehend von den Mitten der beiden Fernlichter eine waagrechte Linie an der Wand anzeichnen.

10. Abstand (I) zwischen der Mitte des Fernlichts und der Mittellinie sollte 787 mm (31 in) betragen.

11. Sicherstellen, dass die inneren Motorhauben-Scheinwerfer als EIN konfiguriert sind, dann die Arbeitsscheinwerfer einschalten. Die Mitte (K) des Lichts des inneren Motorhauben-Scheinwerfers muss sich auf der waagrechten Linie zwischen den Mitten der Fernlichter befinden.

12. Der Abstand (J) zwischen der Mitte (K) des Lichts des inneren Motorhauben-Scheinwerfers und der Mittellinie sollte 635 mm (25 in) betragen.
