Anzeigen für STOP, Wartungsalarm und Information

HINWEIS:

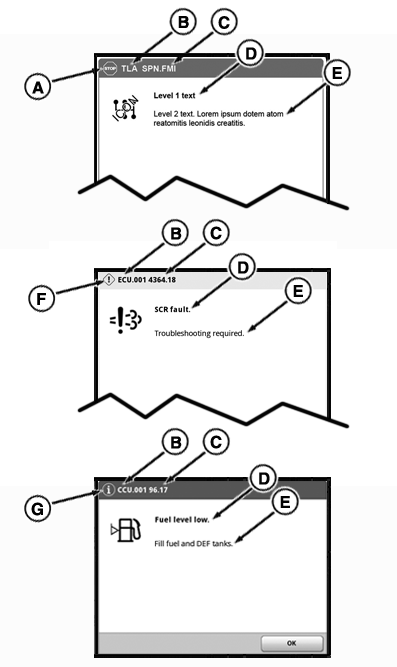

RXA0133357-UN-26JUL13

Diagnosecodes

A - STOPP-Kontrollleuchte

B - Bedieneinheit

C - Diagnosecode

D - System

E - Lösung

F - Wartungsalarm-Anzeige

G - Informationsanzeige

STOP-Anzeige (Motor abstellen) (A): Leuchte blinkt und ein Dauerton erklingt. Gravierende Funktionsstörung; sofortiges Handeln ist erforderlich, um eine Beschädigung des Traktors zu vermeiden. Steuereinheit (B), Diagnosecode (C), System (D) und Lösung (E) werden am CommandCenter™ angezeigt. Wenn die Steuereinheit eine Störung oder einen Zustand “außerhalb des zulässigen Bereichs” feststellt, wird ein Diagnosecode angezeigt. Dieser besteht aus der Steuereinheit, gefolgt von einer Nummer. Die Nummern links von der Dezimalstelle zeigen die Störung an und die Nummern rechts von der Dezimalstelle zeigen den Zustand an.

WICHTIG: Wenn sich der Fahrer länger als drei Sekunden nicht auf dem Sitz befindet und das Getriebe in PARK-Stellung geschaltet ist, wird der Motor automatisch abgestellt, wenn das STOP-Signal empfangen wird. Die CommandCenter™-Anzeige kann durch Aus- und Einschalten des Zündschalters zurückgesetzt werden.

Wenn die Situation es erlaubt, die Arbeiten sofort einzustellen, den Motor auf Leerlaufdrehzahl einstellen, dann den Motor abstellen und den Zündschlüssel in die Stellung “EIN” drehen, damit das Problem und die Lösung auf der CommandCenter-Anzeige angezeigt wird. Es müssen möglicherweise die gespeicherten Codes aufgerufen werden. Siehe dazu “Verwenden von Diagnose, gespeicherten Codes und CAN-Statistik”. Das Problem beheben, bevor der Motor wieder angelassen wird.

Dem Lösungsvorschlag am CommandCenter™ folgen oder, falls der Zustand nicht verbessert werden kann, den John Deere™ Vertriebspartner kontaktieren.

Wenn eine Wartungsalarm- oder Informationsanzeige erscheint, das Getriebe in die Parkstellung schalten und den Motor abstellen.

Wartungsalarm-Anzeige (F): Leuchte blinkt und das Alarmsignal ertönt fünfmal und weist auf eine Leistungs- oder Betriebsstörung hin, die so bald wie möglich beseitigt werden muss. Die Fortsetzung des Betriebs bei Wartungsalarm kann dazu führen, dass die STOP-Anzeige aufleuchtet. Wenn nicht in kürzester Zeit entsprechende Abhilfe geschaffen wird (Wartung, Reparatur, Änderung der Betriebsweise), wird die Funktionsfähigkeit erheblich beeinträchtigt und/oder Schäden an der Maschine treten auf.

Informationsanzeige (INFO) (G): Die Leuchte leuchtet dauerhaft und der Alarmton ertönt zwei Sekunden lang und weist auf eine Störung hin. Der Traktorbetrieb kann fortgesetzt werden, ohne Schäden zu verursachen. Die Leistung einiger Funktionen ist jedoch möglicherweise beeinträchtigt. Eine Änderung der Betriebsweise bewirkt möglicherweise, dass der Zustand “außerhalb des zulässigen Bereichs” behoben und gelöscht wird. Durch Drücken der Bestätigungstaste der CommandARM™-Bedienelemente können einige Wartungsalarm- und Informationsanzeigen bestätigt und gelöscht werden. Wenn der Zustand weiterhin besteht, kann der Diagnosecode später erneut erscheinen. Bevor der John Deere™ Vertriebspartner aufgesucht wird, den Motor wieder anlassen, um sicherzustellen, dass der aktive Diagnosecode nach wie vor besteht.
