Verwendung der Zusatz-Steckdosenleiste und der Steckdosen (falls vorhanden)

RXA0099078-UN-25FEB09

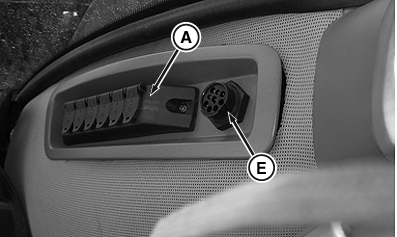

Zusatz-Steckdosenleiste

RXA0085747-UN-26JAN06

Zusatzsteckdosenleiste, Steckdose

RXA0104660-UN-10SEP09

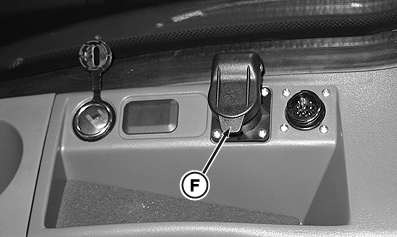

Zusatzsteckdose auf der rechten Konsole

RXA0104658-UN-10SEP09

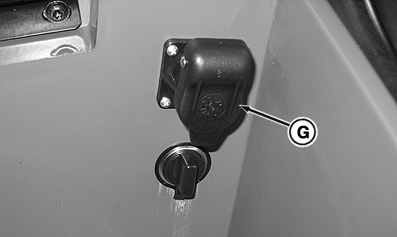

Zusatzsteckdose im Ablagekasten

RXA0104664-UN-10SEP09

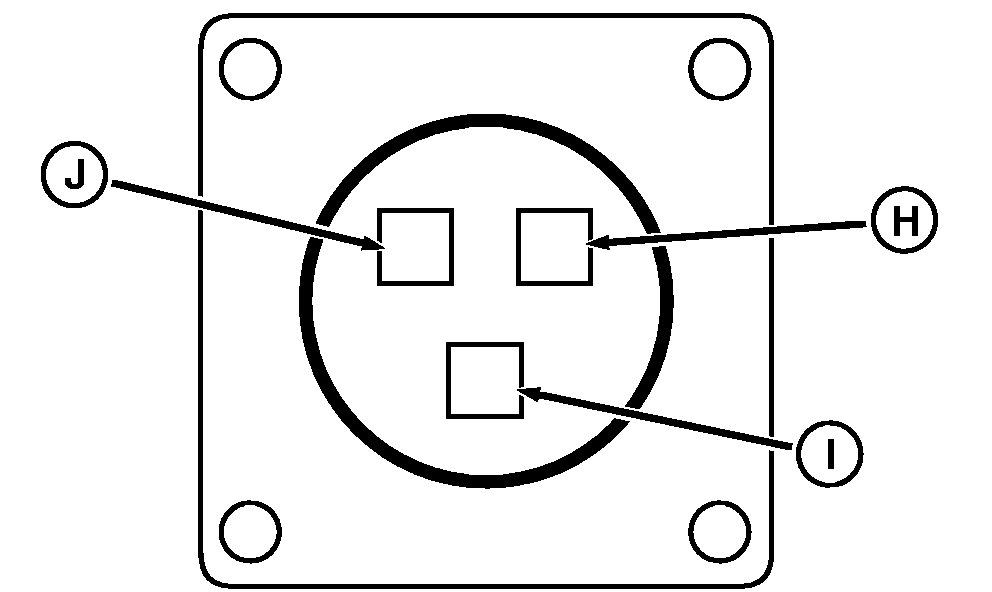

Zusatzsteckdose

A - Zusatz-Steckdosenleiste

B - Batterie (ungeschaltet)

C - Masse

D - Batterie (geschaltet)

E - Diagnosestecker (NUR FÜR HÄNDLER)

F - Zusatzsteckdose (rechte Konsole)

G - Zusatzsteckdose (im Ablagekasten)

H - Batterie (ungeschaltet)

I - Masse

J - Batterie (geschaltet)

WICHTIG: Die Steckdosenleiste hat keinen Überspannungsschutz. Elektrische Geräte mit programmierbarem Speicher benötigen einen Schutz vor Schäden durch Überspannung und Spannungsspitzen.

Die Steckdosenleiste (A) verfügt über sechs Steckdosen mit 12-V-Spannung und Masse zum Anschluss von Zusatzausrüstungen. Es steht geschalteter und ungeschalteter Strom mit jeweils 30 A zur Verfügung.

Adapter werden direkt an die Steckdosenleiste angeschlossen. Am Adapter die kleine Zunge am Ende des Stecker-Schlitzes entfernen und den Stecker um 180° drehen, um zu geschalteter Stromversorgung zu wechseln.

Folgende Adapter sind beim John Deere™ Händler erhältlich: Adapter für Zigarettenanzünder, Adapter für 3-poligen Anschluss und Standardadapter.

HINWEIS: Steckdosen sind durch 30-A-Sicherungen geschützt.

12-Volt-Zubehörsteckdosen (F) befinden sich an der rechten Konsole bzw. Steckdose (G) im Ablagekasten. Sie werden zum Anschließen von Zusatzausrüstung verwendet.

Klemme (H) liefert Batteriespannung (+), Klemme (I) liefert Masse und Klemme (J) liefert über den Zündschalter geschalteten Strom. Für weitere Informationen zu Anschlüssen, siehe entsprechende Anbauanleitungen für die Zusatzgeräte oder den John Deere Händler-Kontakt aufsuchen.
