ActiveSeat einstellen (falls vorhanden)

HINWEIS: Vor dem Arbeiten mit dem Traktor den ActiveSeat auf die passende Höhe und Gewicht einstellen. Hierdurch wird der größte Nutzen aus dem Sitzdämpfungszonenschutz erzielt. Der ActiveSeat besitzt einen integrierten Stoßdämpfer am oberen und unteren Ende des Höhenverstellbereiches des Sitzes, wodurch die Fahrt sehr viel angenehmer ist.

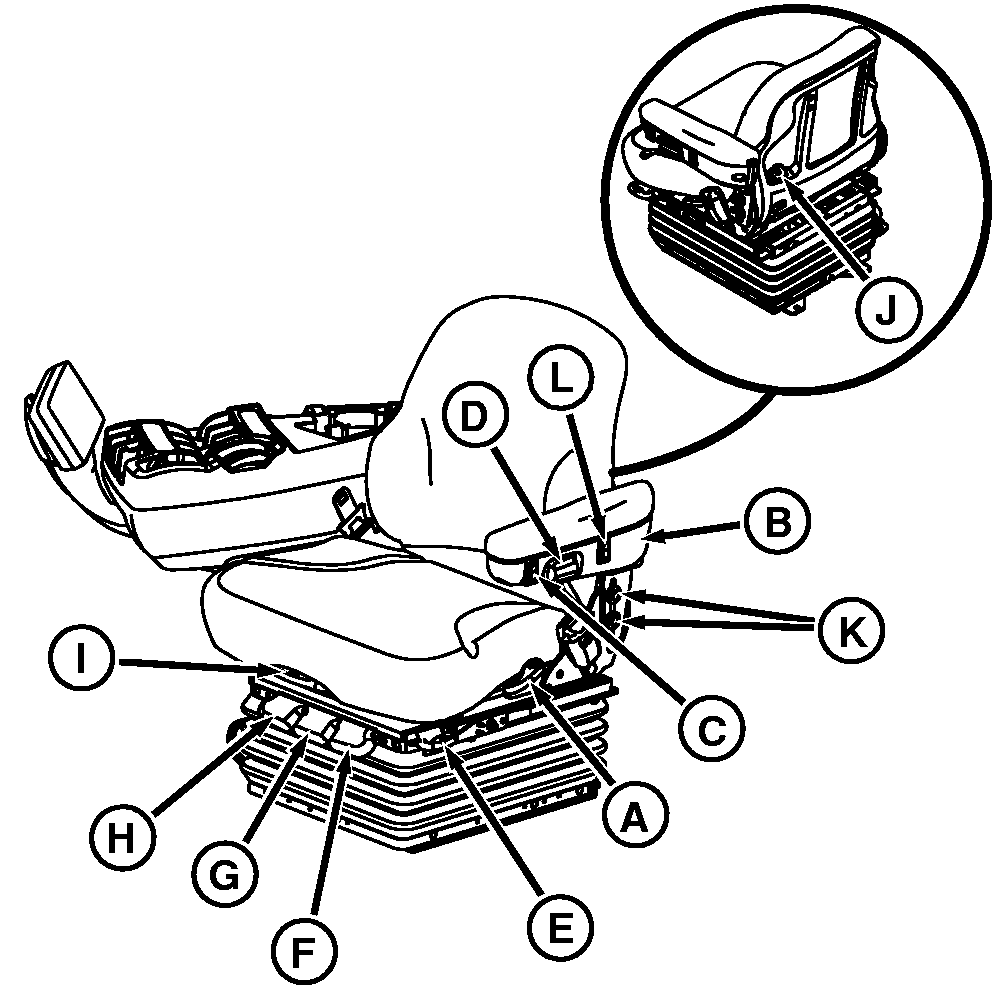

RXA0099795-UN-16DEC08

A — Griff für Neigungsverstellung der Rückenlehne (A) - Ermöglicht die Einstellung der Rückenlehnenneigung.

B — Hochklappbare Armlehne (B) - Kann hochgeklappt werden.

C — Höhenverstellung (C) - Zündschlüssel auf “EIN” drehen. Den unteren oder oberen Teil des Schalters drücken, um den Sitz nach unten oder oben zu verstellen.

D — Knopf zur Neigungsverstellung (D) - Knopf drehen, um den Armlehnenwinkel zu verstellen.

E — Griff für Horizontalverstellung (E) - Ermöglicht die Verstellung der gesamten Sitzbaugruppe nach vorn oder hinten.

F — Griff für separate Längsverstellung der Sitzfläche (F) - Griff herunterdrücken, um den Fahrersitz nach vorn oder hinten zu verschieben. Durch Hinaufziehen des Griffs wird der Sitz arretiert.

G — Griff für separate Seitenverstellung der Sitzfläche (G) - Griff nach unten drücken, um die seitliche Sitzfederung zu entsperren. Durch Hinaufziehen des Griffs wird der Sitz arretiert.

H — Einstellung des Schwingungsdämpfers (H) - Reserviert für Luftfederungssitz.

I — Griff für Sitzdrehung (I) - Griff nach oben ziehen, damit der Sitz gedreht werden kann. Durch Hinunterdrücken des Griffs wird der Sitz arretiert.

J — Einstellknopf für Lendenwirbelstütze (J) - Knopf im Uhrzeigersinn drehen, um die Stütze im Lendenwirbelbereich zu verstärken. Nach links drehen, um die Stütze im Lendenwirbelbereich zu reduzieren.

K — Einstellung der Armlehne (K) - Sechskantschrauben lösen, um die Armlehne nach oben oder nach unten zu schieben. Die Sechskantschrauben erneut festziehen.

L — Sitzdämpfung einstellen (L) - bietet drei unterschiedliche Sitzdämpfungsstufen. Den oberen Teil “+” des Schalters für die härteste Dämpfung oder den unteren Teil “—” für die weichste Dämpfung drücken.

Sitzdämpfungszonenschutz - der Sitz ist durch Sitzdämpfungszonen geschützt. Der Sitz wird automatisch in die Schutzzone zurückgestellt, wenn der Fahrer die Sitzhöhe auf die oder in die Nähe der Grenze des vertikalen Sitzbewegungsbereichs einstellt.
