Einbau von GreenStar-Systemkomponenten

WICHTIG: Dieses Fahrzeug verwendet ein oder mehrere CAN-Bus-Netzwerke. Durch Anschließen nicht zugelassener Geräte an die Netzwerke des Fahrzeugs kann die Leistung der Maschine nachlassen oder es können Funktionsfehler auftreten. Außerdem sollten nicht zugelassene Geräte, die versuchen, Traktorfunktionen zu steuern, nicht am Anbaugerätenetzwerk (ISOBUS) angeschlossen werden.

RXA0104665
RXA0104665-UN-10SEP09

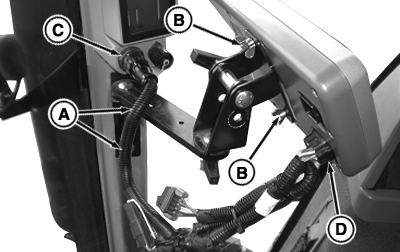

Befestigung der Halterung am Infobord-Gestell

RXA0109995
RXA0109995-UN-20AUG10

GreenStar Display, Vorderansicht

RXA0109999
RXA0109999-UN-20AUG10

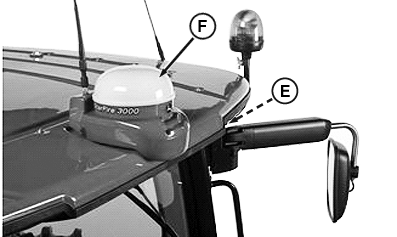

StarFire-Empfänger anschließen

A - Infobord-Gestell

B - Flügelmuttern (2 St.)

C - GreenStar Infobord-Steckverbinder

D - Steckverbinder GreenStar Display

E - Steckverbinder für StarFire-Empfänger

F - StarFire-Empfänger

  1. Halterung am Gestell des Infobord (A) befestigen.

  2. Display mit Flügelmuttern (B) (im Lieferumfang enthalten) an der Halterung befestigen.

  3. Kabelbaum am Steckverbinder (C) des Infobord und am unteren GreenStar-Steckverbinder (D) auf der Rückseite des Display anschließen.

  4. Display so einstellen, dass es bequem erreicht werden kann und die Sicht nicht beeinträchtigt.

  5. Steckverbinder des StarFire Empfängers (E) am StarFire-Empfänger (F) anschließen.

    HINWEIS: Kompatible Adapterkabelbäume sind beim John Deere Händler erhältlich.
