Konfigurieren des Traktors für GPS/Radar

Mit Radar ausgestattete Traktoren müssen neu konfiguriert werden, wenn auf den GPS-Empfänger umgeschaltet wird, um das Eingangssignal der tatsächlichen Fahrgeschwindigkeit zu empfangen. Zum Konfigurieren des Traktors wie folgt vorgehen:

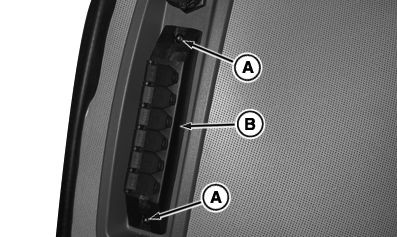

RXA0100215-UN-23JAN09

Schrauben und optionale Steckdosenleiste ausbauen

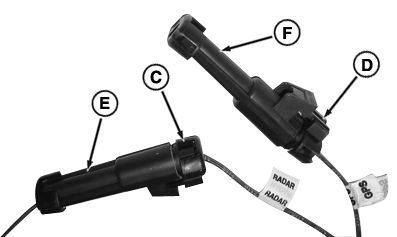

RXA0100213-UN-23JAN09

Für Radar konfigurierte Stecker

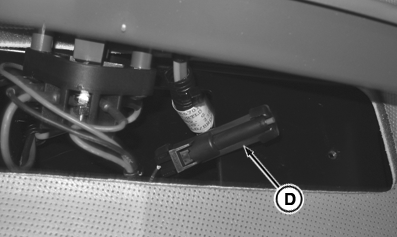

RXA0100217-UN-23JAN09

Stecker ausbauen

A - Schrauben

B - Steckdosenleiste

C - Radarstecker

D - GPS-Stecker

E - Kabelsteckverbinder

F - Staubkappe

1. Schrauben (A) und Steckdosenleiste (falls vorhanden) (B) oder Abdeckplatte entfernen.
2. In der rechten Konsole das Kabel mit der Kennzeichnung “GPS” und das Kabel mit der Kennzeichnung “Radar” suchen.
3. Den Radarstecker (C) vom Kabelsteckverbinder (E) trennen.
4. Den GPS-Stecker (D) von der Staubschutzkappe (F) trennen.
5. GPS-Stecker mit dem Traktorstecker verbinden.
6. Radarstecker in die Staubschutzkappe einsetzen.
7. Steckdosenleiste einbauen.

Bei Traktoren ohne Radar, die mit GPS ausgerüstet werden sollen, müssen zwei Steuergerätadressen geändert werden. Zum Anbau dieser Sonderausrüstung bitte einen John Deere Händler kontaktieren.
