Einstellung der Länge, Höhe und Seitenverstellung
des Zugpendels
Einstellen der Zugpendellänge

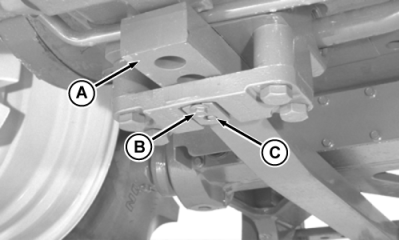

RW55309A-UN-22OCT99

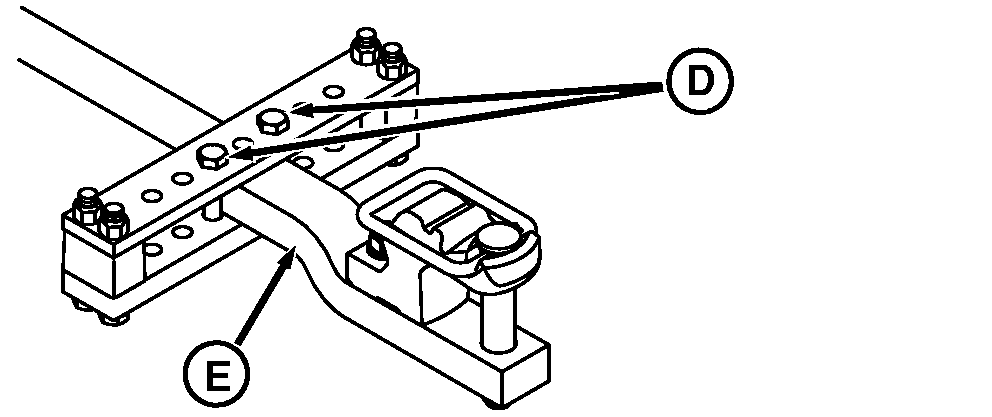

RXA0085803-UN-10JAN06
A - Zugpendel
B - Sechskantschraube
C - Sicherungsstift
D - Arretierschrauben
E - Versatz
WICHTIG: Für Anbaugeräte mit Zapfwellenantrieb muß
das Zugpendel (A) nach den Anweisungen unter “Anbau eines zapfwellengetriebenen
Anbaugeräts” in diesem Abschnitt positioniert werden.
Die Zugpendel-Arretierschrauben (D) lösen.
Die Sechskantschraube (B), den Sicherungsstift (C) und die Sicherungsstrebe
entfernen.
Das Zugpendel in die gewünschte Stellung bringen.
Sicherungsstrebe und Sicherungsstift des Zugpendels anbringen.
| Prüfpunkt | Maß | Spezifikation |
| Sicherungs-Sechskantschrauben |
|
Sechskantschraube | Anzugsmoment | 70 Nm (50 lb-ft) |
Die Zugpendel-Arretierschrauben mit dem vorgeschriebenen Anzugsmoment
festziehen.
| Prüfpunkt | Maß | Spezifikation |
| Zugpendel-Arretierschrauben |
|
Arretierschrauben | Anzugsmoment | 430 Nm (318 lb-ft) |
Einstellen der Zugpendelhöhe
Die Höhe des Zugpendels läßt sich durch Schrauben
der Versatzvorrichtung (E) nach oben oder unten einstellen. Wie bei
der Längeneinstellung fortfahren. Das Zugpendel ganz herausziehen
und umdrehen.
WICHTIG: Während des Einsatzes muß sich die Gabelkopf-Baugruppe,
falls diese verwendet wird, immer oben auf dem Zugpendel befinden. Wenn sich die Zugpendel-Versatzvorrichtung in der oberen Stellung
befindet, kann die Verstärkung nicht verwendet werden.
Seitliche Einstellung des Zugpendels
Zugpendel-Arretierschrauben entfernen.
Das Zugpendel in die gewünschte Stellung bringen.
Eine Zugpendel-Arretierschraube an jeder Seite des Zugpendels
anbringen. Schrauben mit dem vorgeschriebenen Anzugsmoment festziehen.
|
|
OURX935,0000665-29-20081125
|
|
