Anwendung der Deluxe-Stabilisatoren

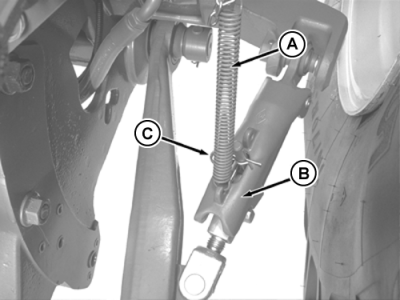

RW55548A-UN-06NOV99

A - Kette/Feder

B - Verriegelung

C - Stift

WICHTIG: Wenn das Stabilisierungssystem verwendet wird, den gesamten Bewegungsbereich des Krafthebers prüfen. Auf Behinderung prüfen, wenn der Traktor mit 710/70R38-Reifen oder größeren Reifen ausgestattet ist.

Das Stabilisierungssystem wird aus der Kette/Feder (A) und dem Riegel (B) gebildet. Wenn der Riegel angehoben ist (Stift (C) entfernen, um den Riegel anzuheben), haben die Unterlenker Seitenspiel, sonst sind sie arretiert.

Kette (A) kurz eingehängt:

Die Unterlenker sind in angehobener Stellung arretiert (starre Einstellung); in der abgesenkten Stellung haben sie Seitenspiel.

Kette (A) lang eingehängt:

Die Unterlenker sind in jeder Position arretiert.

RXA0053470-UN-17MAY01

RXA0053471-UN-17MAY01

A - Halter

B - Verriegelung

C - Griff

Den Traktor zur Mitte des Anbaugeräts zurücksetzen. Den Halter (A) entfernen, die Verriegelung (B) hochschwenken und den Griff (C) anheben.

Die Strebe durch Drehen des Griffs einstellen. Nach dem Einstellen die Verriegelung herabschwenken und den Halter (A) anbringen.
