Umstellung des Krafthebers — umstellbare Schnellkupplung

1. Bei einigen Reihen-/Spurweiten ist das Umstellen auf Kategorie 3N notwendig. Die Schnellkupplung kann für Anbaugeräte der Kategorien 3 oder 3N umgestellt werden. Wenn möglich, Kategorie 3 verwenden, insbesondere für schwere Lasten.

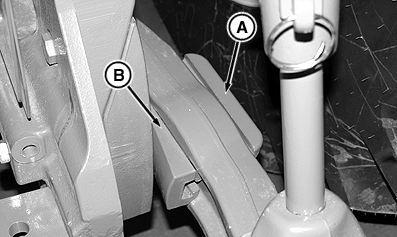

   RXA0085783-UN-10JAN06

   Distanzstück und Pufferanschlag

   A - Distanzstück

   B - Pufferanschlag

   Distanzstück (A) an der Außenseite der Unterlenker für Kategorie 3N anbringen.

   WICHTIG: Wenn die Kupplung auf Kategorie 3N umgestellt wird, muß das Distanzstück (A) des Stabilisierungsanschlags außen am Unterlenker montiert werden, um Schäden am Gerät zu vermeiden.

---




2. Pufferanschlag (B) einstellen, um den Abstand minimal zu halten.

3. Mutter fest anziehen.

4.

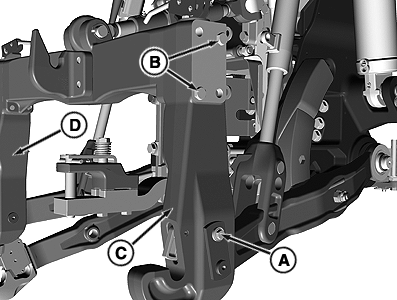

   RXA0098644-UN-28JUL08

   Schnellkupplung


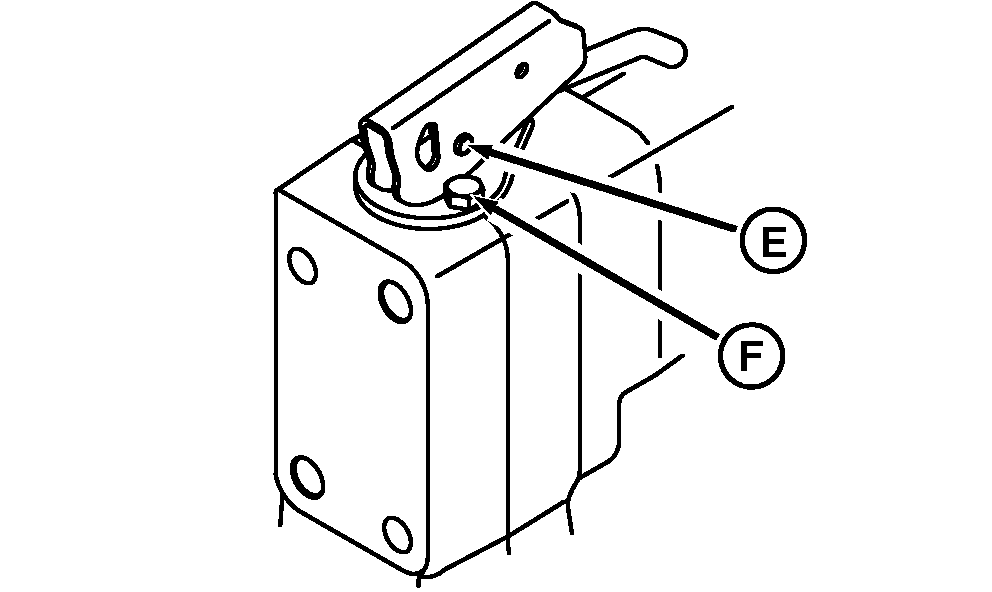

   RXA0085782-UN-10JAN06

   Schnellkupplung

   A - Sicherungsschrauben

   B - Sechskantschrauben

   C - Rahmen links

   D - Rahmen rechts

   E - C-Klemme und Stift

   F - Sechskantschraube

   Die Schnellkupplung in der Mitte stützen. Stift-Sicherungsschrauben (A) und Stifte vom Unterlenker entfernen. Die Sechskantschrauben (B) des Seitenglieds entfernen.

---




5. Die Seitenrahmen der Schnellkupplung vertauschen, den linken Rahmen (C) nach rechts und den rechten Rahmen (D) nach links. Sechskantschrauben mit 320 +/-64 Nm anziehen.

6. Verriegelungshebel durch lösen von C-Klemme und Stift (E) entfernen.

7. Die Sechskantschraube (F) von der Verschleißplatte entfernen und so drehen, daß die Zunge nach innen weist.

8. Sechskantschrauben anbringen und fest anziehen.

9. Hebel wieder anbringen.
