Kabinenluftfilter ersetzen

RXA0099137-UN-19SEP08

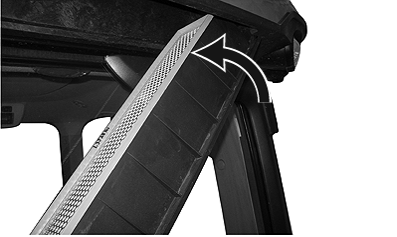

Abdeckung durch Drehen des Knopfes schwenken

RXA0099139-UN-19SEP08

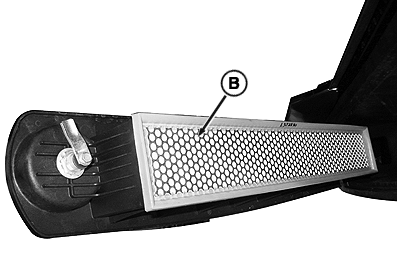

Entfernen des Filters

RXA0099699-UN-04NOV08

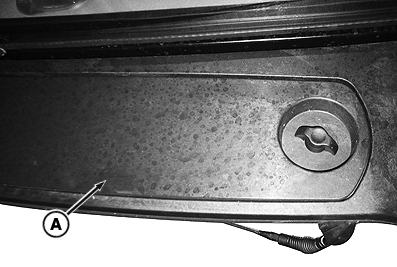

A - Abdeckung

B - Knopf

1. Abdeckung stützen und Knopf drehen, so dass die Abdeckung (A) nach unten schwenken kann.

2. Alten Filter (B) ausbauen.

3. Zustand des Filters prüfen.

4. Filter jährlich ersetzen bzw. wenn er verstopft oder beschädigt ist.

   HINWEIS: Mit einem sauberen Lappen die Innen- und Außenseite der Filterabdeckung abwischen, bevor der alte Filter ausgetauscht oder der neue Filter eingebaut wird.

5. Bei Bedarf einen neuen Filter einbauen.

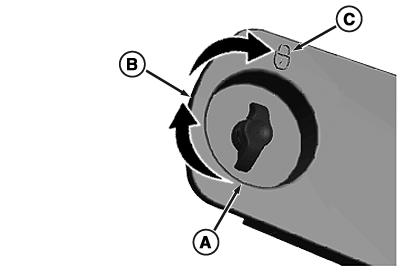

   HINWEIS: Die Filterabdeckung hat drei Stellungen: offen (A), eingerastet (B) und verriegelt (C).


   RXA0099848-UN-26NOV08

   Luftfilterdeckel

---




6. Abdeckung schließen und Knopf um 180° drehen (Abdeckung verriegelt).
