Aufbau der Seiten
HINWEIS:
RXA0116785-UN-16MAY11

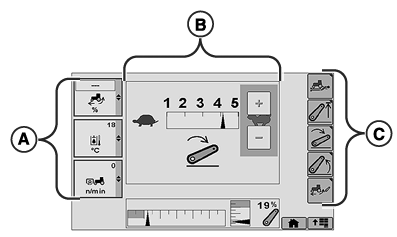

Aufbau der Seiten (Beispiel)
A - Linker Bereich
B - Mittlerer Bereich
C - Rechter Bereich
Die Seiten sind in einen linken, einen mittleren und einen rechten Bereich unterteilt. Die angezeigte Seite dient nur als Referenz. Tatsächlich vorhandene Seiten können aufgrund angeschlossener Zusatzgeräte und der Traktorkonfiguration anders aussehen.Die Optionen linker Bereich (A), mittlerer Bereich (B) und rechter Bereich (C) sind auf den meisten Seiten aktiv.
- A — Linker Bereich: Gestattet dem Fahrer, gleichzeitig drei Felder auszuwählen und zu beobachten. Jedes Feld zeigt eine laufende Funktion oder einen bestimmten Traktorstatus an.
- B — Mittlerer Bereich: gestattet dem Fahrer, die Einstellungen des Traktors für viele verschiedene Anwendungen einzusehen und zu ändern.
- C — Rechter Bereich: zeigt die Softkeys an, die dem Fahrer auf der aktuellen Seite zur Verfügung stehen.
Durch Auswahl eines Softkeys im rechten Bereich wird eine neue Seite oder Funktion angezeigt oder es können Einstellungen geändert werden.
Die Felder im linken Bereich werden als Leiste mit drei Einzelfeldern angezeigt. Der Fahrer kann sie beobachten, während er sich auf bestimmte, im mittleren Bereich aktive Funktionen konzentriert.
|
