Eingabefelder am CommandCenter™

RXA0116809-UN-05MAY11

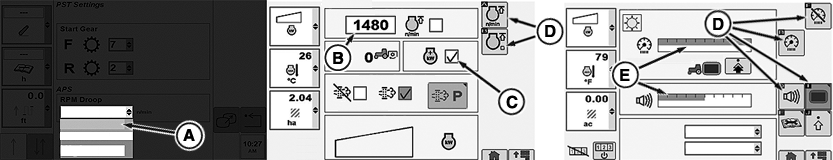

Beispiel für Dropdown-Felder, Kontrollkästchen, Eingabefelder, Softkeys und Balkendiagramme in CommandCenter™

RXA0116810-UN-05MAY11

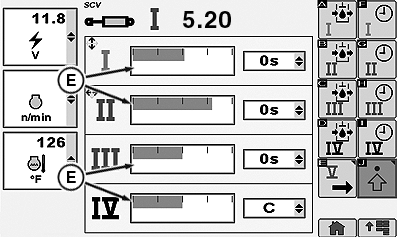

Eingabefelder und Anzeigebalken

(A) — Dropdown-Menüs

Ein Dropdown-Menü hat einen Rand mit einem Zahlenwert oder Text und Pfeilen nach oben/unten auf der rechten Seite, mit denen der Fahrer Werte aus einer vorhandenen Liste wählen kann.

Dropdown-Feld auswählen (Liste erscheint) und aus den verfügbaren Optionen wählen.

Die Taste für Abbrechen betätigen, um das Dropdown-Feld zu schließen, ohne eine Auswahl zu treffen. Die Liste wird geschlossen und der ursprüngliche Wert bleibt erhalten.

(B) — Eingabefeld

Das Eingabefeld hat einen Rand mit einem Zahlenwert oder Text. Der Fahrer kann damit neue Werte oder Text auswählen oder eingeben.

HINWEIS: Bei Verwendung des Daumenrads: Je schneller das Daumenrad gedreht wird, desto schneller ändern sich die Werte. Drehen des Daumenrades nach vorne erhöht den Wert, Drehen nach hinten verringert den Wert.

Um einen Wert zu ändern, das Eingabefeld markieren und eine Auswahl vornehmen.

Wenn ein großer Wertebereich zur Verfügung steht, erscheint ein Zahlenfeld zur Eingabe von Ziffern.

(C) — Kontrollkästchen

Das Kontrollkästchen ist ein Quadrat mit einem Rand. Durch Markieren oder Aufheben der Markierung eines Kontrollkästchens wird die entsprechende Funktion ein- und ausgeschaltet.

(D) — Softkeys

Zur Aktivierung einer vorgeschriebenen Funktion oder zum Navigieren zu einer Seite die Softkeys betätigen.

(E) — Anzeigebalken

Um einen Wert zu ändern, den Anzeigebalken markieren und eine Auswahl vornehmen.
