Anschließen von ISO-Anbaugeräten und ISO-Anzeigeoptionen

ACHTUNG:

RXA0098156-UN-07NOV08

CommandARM™-Menütaste

RXA0103918-UN-02AUG10

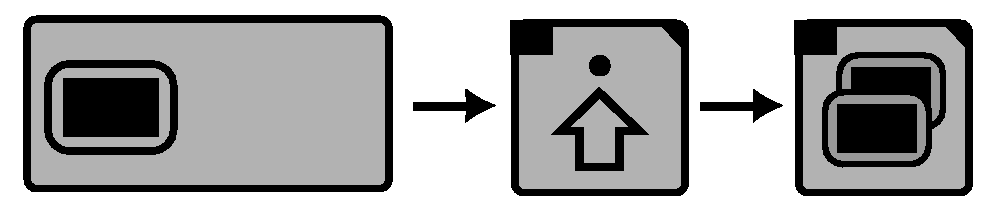

Anzeige-Softkey → Softkey “Erweiterte Einstellungen” → Softkey “Mehrfachanzeige”

Unsachgemäße Bedienung kann zu unbeabsichtigten Bewegungen des Anbaugeräts führen.

Zur Vermeidung schwerer oder sogar tödlicher Verletzungen umstehender Personen sich mit der Anzeige zur Bedienung der Anbaugerätefunktionen vertraut machen.

Betriebsanleitung lesen und sicherstellen, dass der Inhalt vollständig verstanden wurde.

Diese Meldung erscheint, wenn das System ein ISOBUS-Anbaugerät erkennt. Für weitere Informationen siehe LESEN DER BETRIEBSANLEITUNGEN FÜR ISOBUS-ANBAUGERÄTE.

In einigen Fällen kann es notwendig sein, mit mehr als einem ISO-Display zu arbeiten. In solchen Fällen ist CommandCenter™ so zu konfigurieren, dass es eine zweite ISO-Anzeige erkennt und mit dieser zusammen arbeitet. Die folgende Tabellen unterscheiden zwischen Einzeleinstellungen, Mehrfacheinstellungen und kundenspezifischen Einstellungen.

1. Die Taste Menü drücken.

2. Anzeige-Softkey drücken.

3. Softkey “Erweiterte Einstellungen” drücken.

4. Softkey “Mehrfachanzeige” drücken.

HINWEIS: Änderungen der folgenden Einstellungen können dazu führen, dass Geräte nicht mehr funktionieren.

Wird das Kontrollkästchen “Einstellungen ändern” in der linken unteren Ecke aktiviert, erscheint das Kästchen “Werkseinstellung wiederherstellen” in der rechten unteren Ecke und gestattet dem Fahrer, die Werkseinstellungen wieder herzustellen.

Modus für Einfachanzeige

Einzelanzeigemodus ist aktiv, wenn:

• CommandCenter™ die einzige verwendete Anzeige ist

Mehrfachanzeigemodus:

Mehrfachanzeigemodus ist aktiv, wenn:

• Eine zweite John Deere™ ISO-Anzeige angeschlossen ist.

  Notiz

  • GreenStar™ AUS
  • Original GreenStar™-Monitor AUS
  • Anbaugerätebus Aus
• Werden in diesem Modus Einstellungen verändert, wechselt der Modus auf “kundenspezifischer Modus”.

Kundenspezifischer Anzeigemodus

Kundenspezifischer Anzeigemodus ist aktiv, wenn:

• Einstellungen im Mehrfachanzeigemodus verändert werden

  Notiz

  • GreenStar™ AUS
  • Original GreenStar™-Monitor AUS
  • Anbaugerätebus EIN
• Werden in diesem Modus Einstellungen verändert, zeigt die Seite die Änderungen an

Hinweis Vor dem Abklemmen der Anzeige muss in der unteren rechten Ecke “Werkseinstellungen wiederherstellen” aktiviert werden. Das System wird auf Mehrfachanzeigemodus zurückgesetzt. Andernfalls belegt GreenStar™ nicht CommandCenter™ nach einem Neustart.

Einstellungen ändern

Allgemeine Empfehlungen:

• Sicherstellen, dass sich die Zündung in Stellung AUS befindet, wenn zusätzliche ISO-Anzeigen oder ISO-Anbaugeräte angeschlossen werden.
• Vor dem Trennen einer externen ISO-Anzeige, die Werkseinstellungen wieder herstellen.

Anleitung für die Einstellungen der Anzeige für Seiten der Mehrfachanzeige
GreenStar™-Anwendungen	GreenStar™-Anwendungen können nicht gleichzeitig auf zwei Displays ausgeführt werden.
Original GreenStar™	Der Original GreenStar™ Monitor kann nicht gleichzeitig auf zwei Displays verwendet werden. HINWEIS: Alle Funktionen des Original GreenStar™-Monitors können nur über das Original GreenStar™-Display angezeigt werden, falls dieses vorhanden ist.
Anbaugerätebus ISO-Anzeige	Das virtuelle Terminal für Anbaugerätebus kann auf zwei ISO-Anzeigen aktiv sein. Anbaugerätebus zur Anzeige eines ISO-Anbaugeräts am CommandCenter™ freigeben. Anbaugerätebus zur Anzeige eines ISO-Anbaugeräts an einer anderen ISO-Anzeige deaktivieren. HINWEIS: Je nach ISO-Anbaugerät ändert sich Feld (I) für Funktionsvorgang möglicherweise. Siehe Bedienungsanleitung des ISO-Anbaugeräts.
Traktorbus ISO-Anzeige	Das virtuelle Terminal für Traktor-Bus kann nicht deaktiviert werden. Keine Einstellung erforderlich.
