Videofunktion aufrufen (nur Touchscreen CommandCenter™)

Verletzungen durch Unfälle beim Rückwärtsfahren verhüten

RXA0109491
RXA0109491-UN-05AUG10

Verletzungen durch Unfälle beim Rückwärtsfahren verhüten

ACHTUNG: Vor dem Anfahren der Maschine sicherstellen, dass sich keine Personen im Pfad der Maschine befinden. Signalhorn als akustische Warnung ertönen lassen. Der Fahrer muss sich umdrehen und direkt nach hinten blicken, um die beste Sicht zu gewährleisten. Mit den Rückspiegeln den gesamten Bereich rund um die Maschine prüfen. Fenster und Spiegel sauber, eingestellt und in einwandfreiem Zustand halten. Eine Person als Signalgeber einsetzen, wenn beim Rückwärtsfahren die Sicht versperrt ist oder wenig Platz vorhanden ist.

Sich nicht auf eine Kamera verlassen, um zu sehen, ob Personen oder Hindernisse sich hinter der Maschine befinden. Die Funktion des Systems kann durch viele Faktoren eingeschränkt sein; dies sind z. B. Wartungsbedingungen, Umweltbedingungen und Betriebsbereich.

ACHTUNG: Zur Verhinderung von Zusammenstößen und zum Erfassen von Umstehenden darf man sich nicht auf die Kamera verlassen. Stets aufmerksam bleiben und die Umgebung der Maschine bei deren Betrieb im Auge behalten, um mögliche Verletzungen oder tödliche Unfälle der Arbeitskraft oder anderer Personen zu verhüten. “VERLETZUNGEN DURCH UNFÄLLE BEIM RÜCKWÄRTSFAHREN VERMEIDEN” in diesem Abschnitt lesen und sicherstellen, dass der Inhalt vollständig verstanden wurde.

RXA0110047
RXA0110047-UN-26AUG10

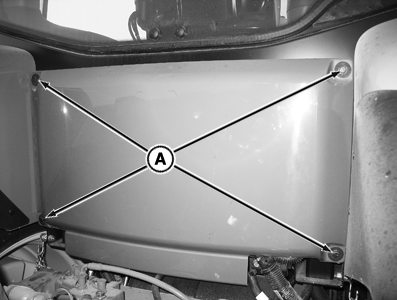

Hintere Verkleidung entfernen

RXA0108245
RXA0108245-UN-28JUN10

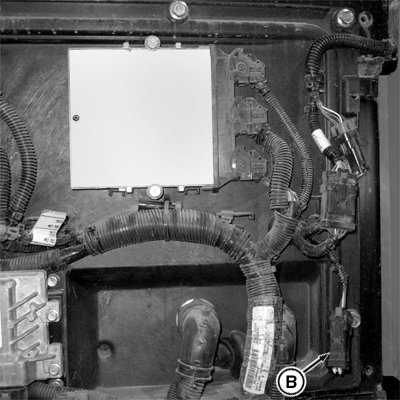

Lage des Steckverbinders für Videokamera

A - Sechskantschrauben

B - Video-Anschluss

WICHTIG: Schäden an den Geräten vermeiden. Beachten, ob die Kamera ein Spiegelbild aufnimmt oder ob die Videoanwendung die Darstellung spiegelt.

  • Die Kamera an einem stabilen und sicheren Ort montieren.
  • Mit dem Sichtfeld der Kamera vertraut werden.
  • Die Kamera vorschriftsmäßig warten lassen.
  • Die Kameralinse sauber halten.

Traktoren sind mit einem 4-poligen Anschluss für eine Videokamera ausgestattet. Sechskantschrauben (A) und hintere Verkleidung der Kabine entfernen, um die Videokamera am Steckverbinder (B) anzuschließen.

RXA0107925
RXA0107925-UN-28MAY10

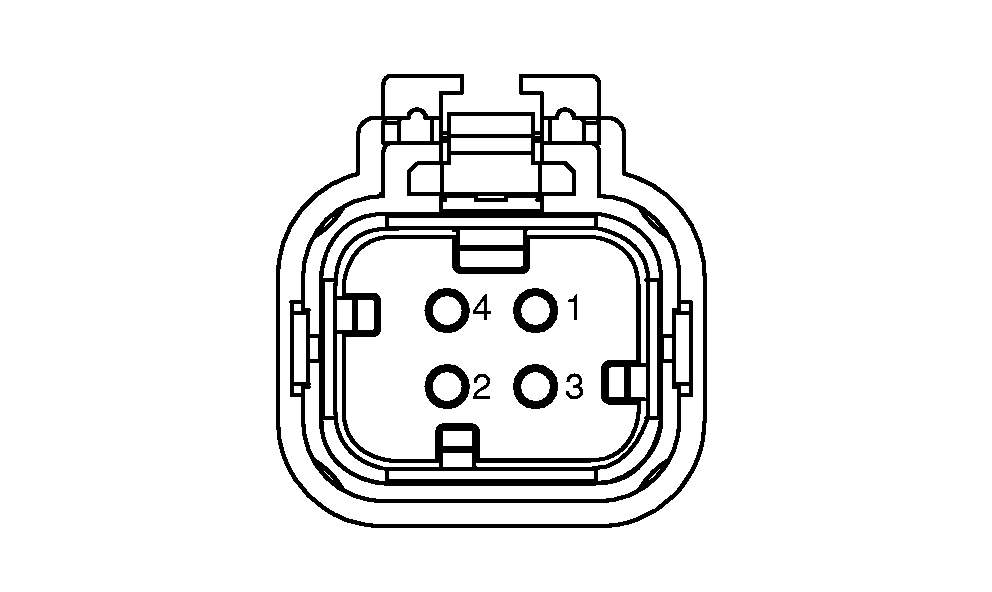

Klemmenbelegung des Steckverbinders für Videokamera

Klemmennummer

Funktion

1

Ein/Aus-Taste

2

Masse

3

Signal

4

Signal—Masse

  1. HINWEIS: Der Anbringungsort der Kamera ist abhängig von der Kabellänge und den für die Kamera sicherheitsrelevanten Gesichtspunkten.

    RXA0110766
    RXA0110766-UN-09SEP10

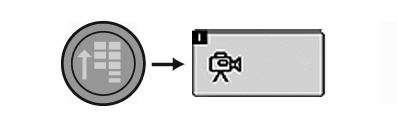

    CommandCenter™-Menütaste → Video-Softkey

    RXA0107758
    RXA0107758-UN-02AUG10

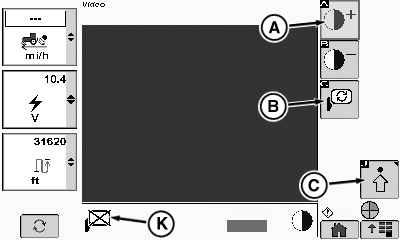

    Seite für Video

    RXA0107759
    RXA0107759-UN-02AUG10

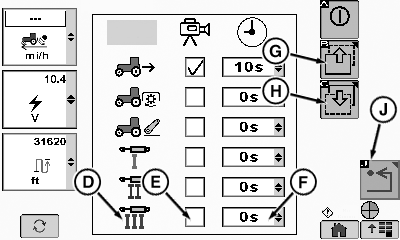

    Seite für Video-Einstellungen

    RXA0107760
    RXA0107760-UN-04JUN10

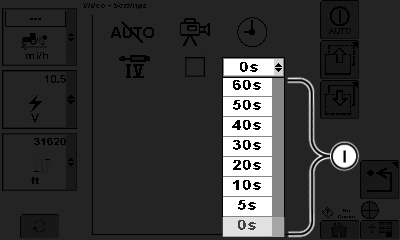

    Optionen im Dropdown-Feld für verlängerte Zeitdauer

    A - Softkey für Kontrast erhöhen

    B - Softkey für Spiegel

    C - Softkey für erweiterte Einstellungen

    D - Auslöseroptionen

    E - Kontrollkästchen für Auslöseroptionen

    F - Dropdown-Feld für verlängerte Zeitdauer

    G - Softkey für Seite nach oben

    H - Softkey für Seite nach unten

    I - Optionen für verlängerte Zeitdauer

    J - Softkey für Zurück

    K - Kontrollanzeige für Spiegel

    WICHTIG: Die Kamera sicher an einer Stelle anbringen, an der sie nicht eingeklemmt, zerdrückt, an- oder heruntergestoßen wird, um eine Beschädigung der Kamera zu vermeiden.

    Die Kamera am 4-poligen Steckverbinder anschließen, das Kabel verlegen und die Kamera an der gewünschten Stelle anbringen.


  2. Die hintere Verkleidung am Traktor anbringen.

  3. Die Taste Menü drücken.

  4. Video-Softkey drücken.

  5. Plus- oder Minus-Softkey (A) betätigen, um die Bildschärfe der Videokamera einzustellen.

    HINWEIS: Mit dem Softkey für Spiegel kann der Fahrer zwischen der gespiegelten Darstellung und der Standarddarstellung des Kamerabildes wählen.

  6. Softkey (B) für Spiegel betätigen. Wenn die gespiegelte Darstellung eingeschaltet ist, wird an Kontrollanzeige (K) ein Spiegel angezeigt und wenn sie ausgeschaltet ist, wird an der Kontrollanzeige ein X angezeigt (siehe Abbildung).

  7. Softkey (C) für erweiterte Einstellungen betätigen.

    HINWEIS: Über einen Auslöser wird die Videoanzeige der Kamera aktiviert. Die Dauer der Anzeige der Videoseite kann vom Fahrer um 5 bis 60 Sekunden verlängert werden. Beispiel: Wenn der Kraftheber als Auslöser ausgewählt ist und die verlängerte Zeitdauer auf 0 eingestellt ist, wird die Videoseite genau dann aktiviert, wenn der Kraftheber aktiviert wird und deaktiviert, wenn die Bewegung des Krafthebers abgeschlossen ist. Wenn die verlängerte Zeitdauer auf 60 Sekunden eingestellt ist, wird die Videoseite in dem Moment aktiviert, in dem der Kraftheber aktiviert wird und bleibt noch 60 Sekunden aktiv, nachdem die Bewegung des Krafthebers abgeschlossen ist.

    Pro Seite werden bis zu sechs Auslöseroptionen angezeigt. Wenn mehr als sechs Auslöseroptionen verfügbar sind, die Softkeys (G) oder (H) für Seite nach oben oder unten verwenden, um zusätzliche Optionen anzuzeigen.

  8. Den gewünschten Auslöser aus den verfügbaren Optionen (D) auf der linken Seite auswählen und das Kontrollkästen (E) für den entsprechenden Auslöser aktivieren.

  9. Das Dropdown-Feld (F) in der rechten Spalte der Seite auswählen und die gewünschte verlängerte Zeitdauer (I) auswählen.

  10. Softkey (J) für Zurück betätigen, um zur vorherigen Seite zurückzukehren.

RX32825,000029F-29-20110830
