Positionieren der linken Trittstufen

RXA0112754-UN-04JAN11

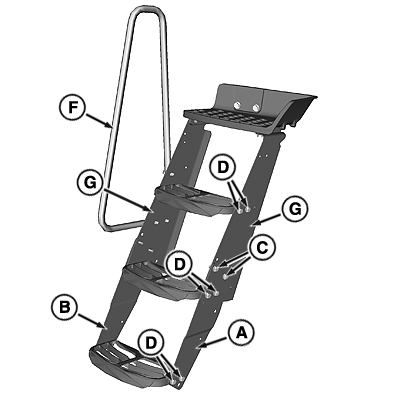

Breite Trittstufen und Handlauf—Traktoren mit Reifen der Gruppe 47/48

RXA0112752-UN-04JAN11

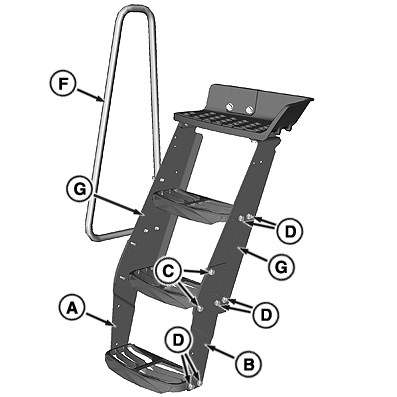

Schmale Trittstufen und Handlauf—Traktoren mit Reifen der Gruppe 47/48

RXA0112759-UN-07JAN11

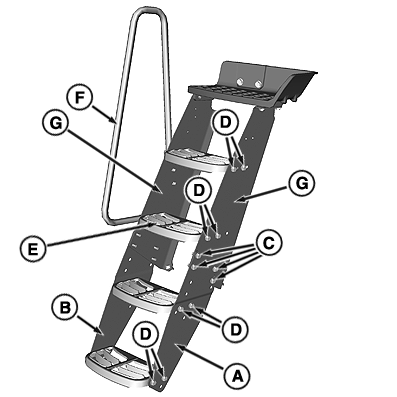

Breite Trittstufen und Handlauf—Traktoren mit Reifen der Gruppe 49

RXA0112756-UN-07JAN11

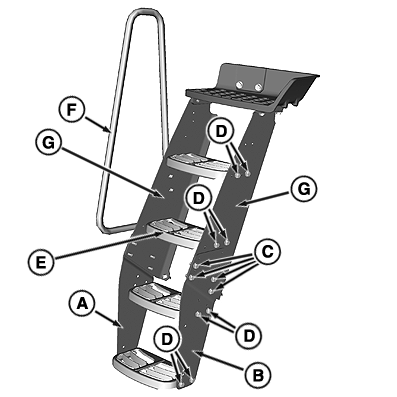

Schmale Trittstufen und Handlauf—Traktoren mit Reifen der Gruppe 49

A - Unteres Seitenteil 1

B - Unteres Seitenteil 2

C - Schrauben für Positionierung der Seitenteile

D - Schrauben für Positionierung der Trittstufen

E - Mittlere Trittstufen (nur bei Reifen der Gruppe 49)

F - Handlauf

G - Obere Seitenteile

HINWEIS: Trittstufen-Baugruppe kann entweder breit oder schmal eingestellt werden. Für breite Trittstufen die runden Löcher in den oberen und unteren Seitenteilen verwenden. Für schmale Trittstufen die eckigen Löcher in den oberen unteren Seitenteilen verwenden.

Schrauben (D) für Positionierung der Trittstufen entfernen, um die Trittstufen zu entfernen.

Schrauben (C) für Positionierung der Seitenteile auf beiden Seiten der Trittstufen-Baugruppe entfernen, um die unteren Seitenteile 1 und 2 (A und B) zu entfernen.

Um von der breiten zur schmalen Stellung zu wechseln, müssen die unteren Seitenteile gedreht und auf der gegenüberliegenden Seite angebracht werden.

Schrauben (D) für Positionierung der Trittstufen verwenden, um die einzelnen Stufen auf die Breite der Trittstufen-Baugruppe einzustellen.

HINWEIS: Die oberen Seitenteile (G) müssen nicht entfernt werden, um die Stellung der Trittstufen zu ändern.

Bei Traktoren mit Reifen der Gruppe 49 werden die Schrauben für Positionierung der mittleren Trittstufe (E) auch verwendet, um Handlauf (F) zu befestigen.

Nachdem die Trittstufen und der Handlauf richtig positioniert sind, die Sechskantschrauben mit dem vorgeschriebenen Drehmoment anziehen.

Prüfpunkt	Maß	Spezifikation
Sechskantschrauben	Drehmoment	73 N·m (54 lb-ft)
