Verwendung einer Hilfsbatterie oder eines Ladegeräts

RXA0086722-UN-10FEB06

RXA0109666-UN-25JAN11

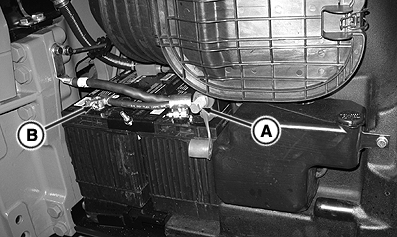

A - Pluspol

B - Masse

ACHTUNG: Entweichendes Batteriegas ist explosiv. Funken und offenes Feuer von Batterien fernhalten. Den letzten Anschluss und das erste Abklemmen an einem von den Hilfsbatterien entfernten Punkt durchführen.

WICHTIG: Vor dem Anschließen auf richtige Polarität achten. Umgekehrte Polarität kann das elektrische System beschädigen oder kann die Explosion der Batterie verursachen.

Wenn zwei oder mehr Hilfsbatterien verwendet werden, müssen diese parallel geschaltet sein, um 12 V zu erzeugen.

Verletzungen oder tödliche Unfälle durch wegrollende Maschinen vermeiden.

Den Motor nicht durch Kurzschließen der Anlasserklemmen anlassen. Bei Überbrücken des normalen Anlasserstromkreises springt die Maschine bei eingelegtem Gang an.

NIEMALS den Motor vom Boden aus anlassen. Den Motor nur vom Fahrersitz aus anlassen. Vorher Getriebe in Neutral- oder Parkstellung bringen.

Hilfsbatterie

1. Das rote Kabel am positiven, vom Anlasser entfernt liegenden Anlasseranschluss (A) und an der Plusklemme der Hilfsbatterie anschließen.

2. Das schwarze Batteriekabel an der Minusklemme der Hilfsbatterie anschließen. Das andere Ende an der Minusklemme (B) der Batterie anschließen.

3. Beim Trennen das Massekabel zuerst abklemmen.

Batterieladegerät

1. WICHTIG: Das Batterieladegerät auf 12 V einstellen (keinesfalls mehr als 16 V).

   Bei AUSGESCHALTETEM Ladegerät das Pluskabel des Ladegeräts an die entfernte Plusklemme anschließen. Das Minuskabel des Ladegeräts an einen von der Batterie entfernten Masseanschluss am Traktorrahmen anschließen.

2. Das Ladegerät EINSCHALTEN und die Batterie aufladen, dabei die Anweisungen des Ladegerät-Herstellers befolgen.

3. Das Ladegerät AUSSCHALTEN. Zuerst das Minuskabel des Ladegeräts und dann das Pluskabel abklemmen.
