Anschließen von Hydraulikschläuchen — Rückseite des Traktors

RXA0109573-UN-16AUG10

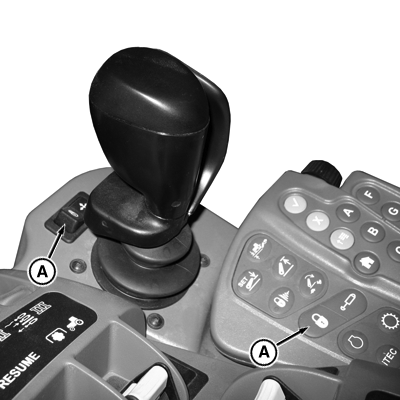

Elektrohydraulische Einhebelsteuerung

RXA0110344-UN-15OCT10

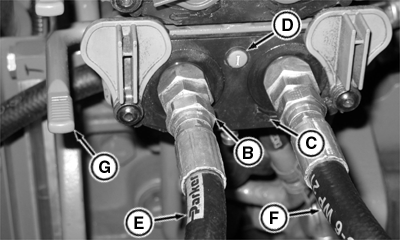

Anschlüsse mit Hebeln für Druckabbau

A - Transportsperrenschalter/Sperren

B - Symbol für Ausfahren

C - Symbol für Einfahren

D - Kennnummer für Zusatzsteuergerät

E - Schlauch für Ausfahren

F - Schlauch für Einfahren

G - Griff

ACHTUNG: Verletzungen vermeiden. Den Motor abstellen, den Hebel des Zusatzsteuergeräts in Neutralstellung bringen und die Bedienelemente für Zusatzsteuergeräte sperren, bevor Anbaugeräte angebracht werden, um Bewegungen des Anbaugeräts zu vermeiden.

WICHTIG: Hydraulikschläuche können durch mechanische Beeinträchtigungen, Knickstellen, Alterung und Witterungseinflüsse beschädigt werden. Schläuche regelmäßig prüfen.

Schmutz, Staub oder andere Fremdkörper können das Hydrauliksystem beschädigen. Hydraulikschläuche und Zusatzsteuergeräte gründlich reinigen, bevor das Anbaugerät an den Traktor angeschlossen wird.

WICHTIG: Eine Reinigung mit einem Dampfstrahler oder Hochdruckreiniger im Bereich der Anschlüsse für Zusatzsteuergeräte und der Elektronik kann Schäden verursachen. Bei Hochdruckreinigern mit einem Druck von mehr als 6895 kPa (69 bar) (1000 psi) muss ein Mindestabstand von 200 mm (8 in.) zu den Anschlüssen eingehalten werden.

1. Bedienelemente für Zusatzsteuergeräte sperren:

   • CommandARM™—Transportsperrenschalter (A) drücken.
   • Elektrohydraulische Einhebelsteuerung—Transportsperrenschalter (A) drücken.



2. Staubkappen reinigen. Staubkappen nach oben drehen, um Anschlüsse freizulegen.

3. HINWEIS: Die Anschlüsse der Fernsteuerzylinder sind mit I bis IV gekennzeichnet, wobei I der unterste Anschluss ist.

   Prüfen, ob die Symbole auf den Identifizierungsschildern (B) oder (C) der Anschlüsse, die die Zylinderbewegung angeben, der Bewegungsrichtung des Zylinders entsprechen.

4. Wenn Zusatzsteuergeräte mit einfachwirkenden Zylindern verwendet werden, den Schlauch an der Ausfahrseite des Anschlusses (E) anschließen. Wenn doppeltwirkende Zylinder verwendet werden, ist die Ausfahrseite links und die Einfahrseite rechts (F).

5. Schlauch bzw. Schläuche fest in den Anschluss bzw. die Anschlüsse drücken.

HINWEIS: Die Zusatzsteuergeräte sind zur einfacheren Bestimmung farblich gekennzeichnet.

Nummern und entsprechende Farben der Zusatzsteuergeräte
Nummer des Zusatzsteuergeräts	Farbe
SCV I	grün
SCV II	blau
SCV III	braun
SCV IV	schwarz
SCV V	violett
SCV VI	grau
