Verwendung des LS-Hydrauliksystems (Zusatzdruckversorgung)

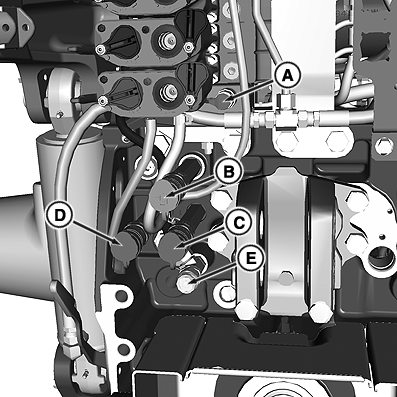

RXA0112864-UN-14JAN11

A - LS

B - Druck

C - Zurück

D - Zurück

E - Ablauf zum Sumpf

Die Zusatzdruckversorgung dient als Druck-/Ölversorgung für Zusatzfunktionen, die mit unabhängigen Mengenregulierventilen ausgestattet sind. Die Zusatzdruckversorgung in folgenden Fällen verwenden:

• Steuerung der Zusatzsteuergeräte des Traktors wird nicht benötigt.
• Steuerventil des Anbaugeräts benötigt ein externes LS-Signal, um zu vermeiden, dass die Pumpe bei hohem Druck arbeitet.
• Es ist kein anderer Ausgang für Zusatzsteuergerät verfügbar.

Die Funktionen der Zusatzdruckversorgung benötigen zur Regulierung des Pumpendrucks ein LS-Signal; daher wird eine LS-Hydraulikleitung verwendet. Bei bestimmten Geräten müssen möglicherweise Änderungen vorgenommen werden. Spezielle Hydraulikanschlüsse sind beim John-Deere™ Händler erhältlich.

An den Anschlüssen für LS (A), Druck (B) und Rücklauf (C oder D) anschließen.
