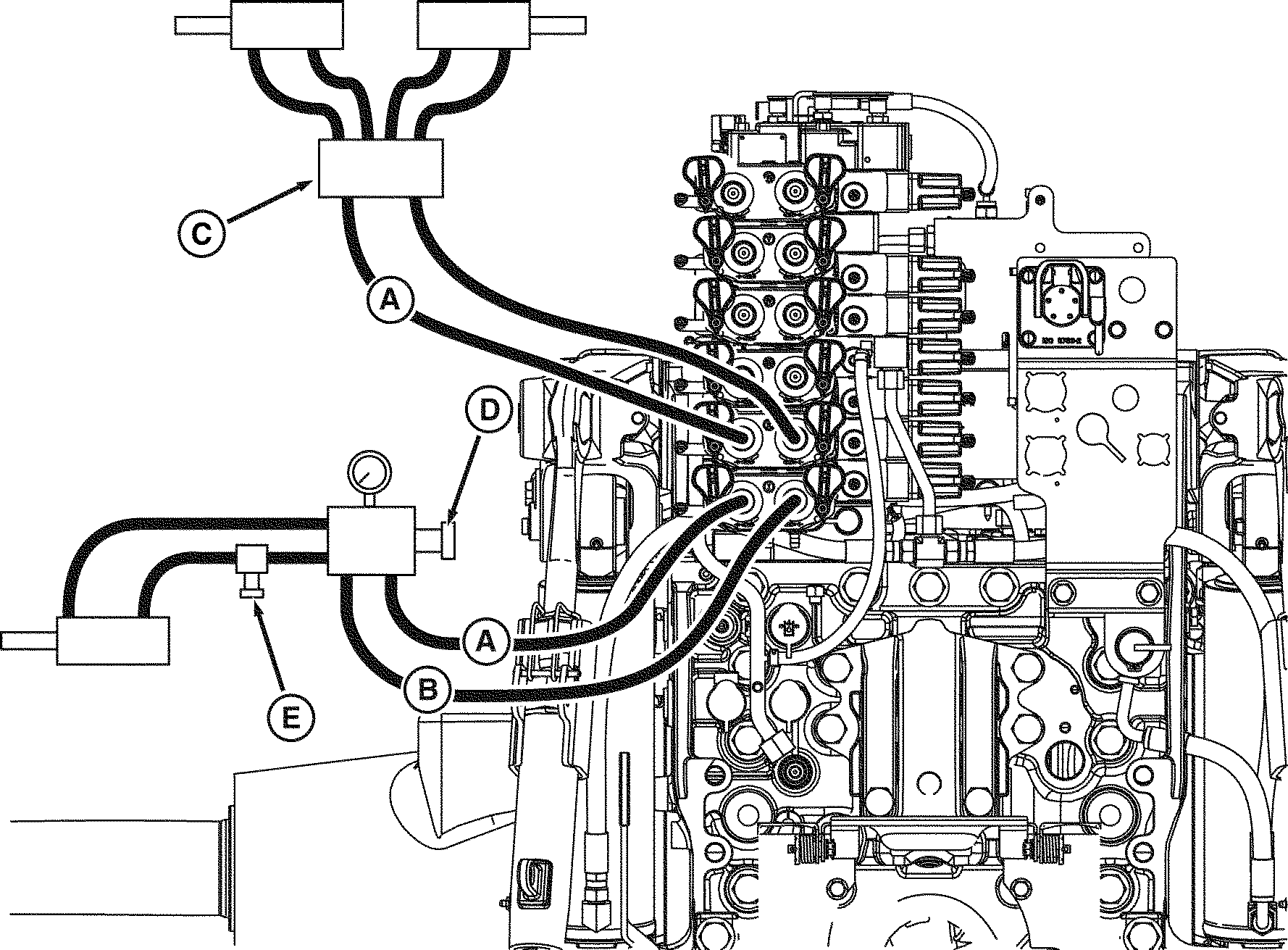

Anschließen von Anbaugeräten, Beispiel 1—Druckregelventil-Anwendungen (Drillmaschinen oder pneumatische Sämaschinen mit konstantem Abwärtsdrucksystem)

RXA0114390-UN-16FEB11

A - Leitung am Anschluss für Ausfahren

B - Leitung am Anschluss für Einfahren

C - Wahlventil

D - Druckregelventil

E - Ventil für Transportsperre

Bei Anbaugeräten mit aktivem Abwärtsdruck die Durchflussregelung auf kontinuierlichen Durchfluss einstellen und den Hebel in die Raststellung für Einfahren bringen.

Dadurch arbeitet die Hydraulikpumpe mit maximalem Druck. Dies kann zu Überhitzung des Hydrauliköls führen, wenn gleichzeitig die Hydraulikmotoren an anderen Zusatzsteuergeräten betrieben werden und die Außentemperatur sehr hoch ist. Um dieses Problem zu vermeiden, die Anzahl von Motoren so gering wie möglich halten, wenn mit aktivem Abwärtsdruck gearbeitet wird.
