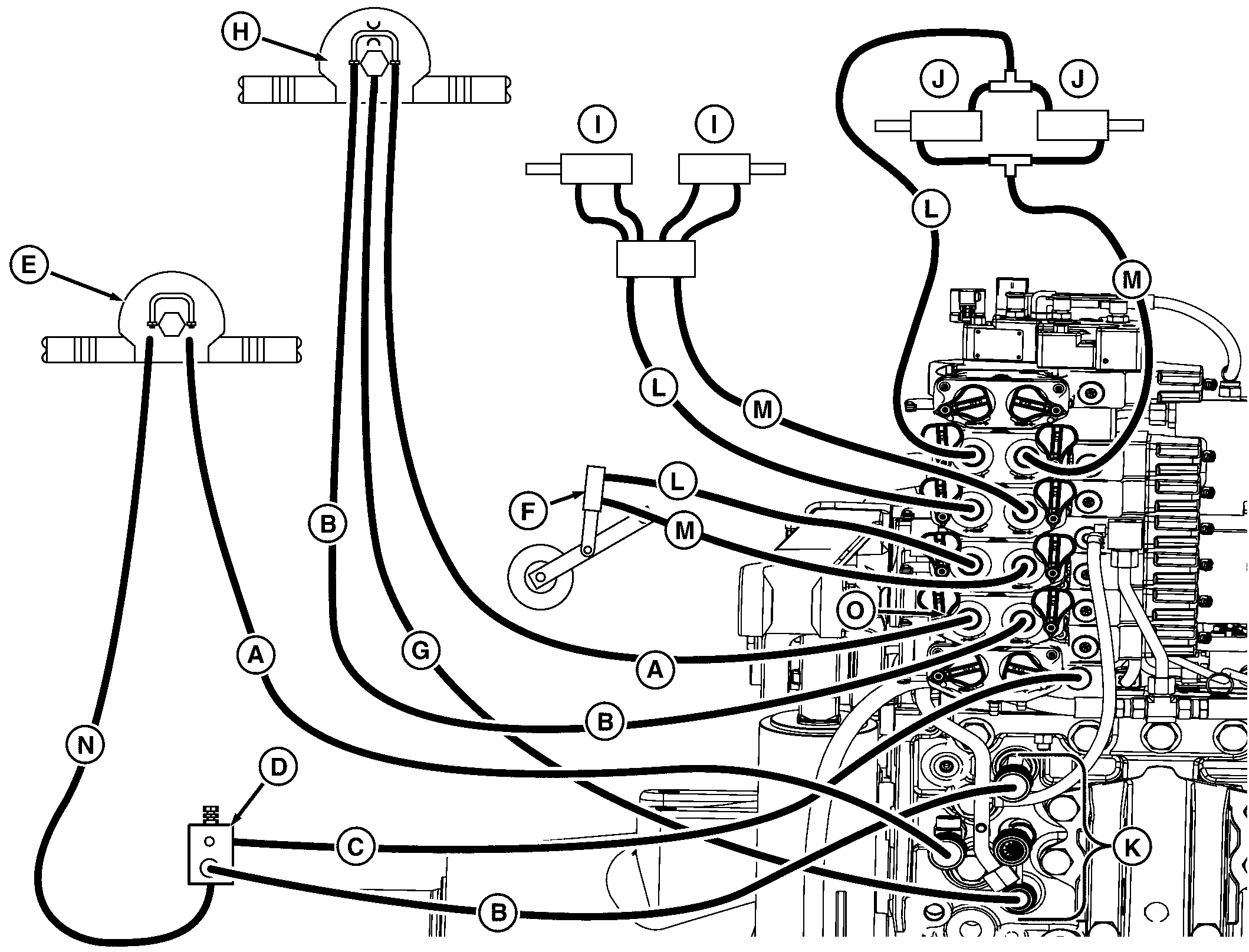

Anschließen von Anbaugeräten, Beispiel 2—Motoranwendung mit Zusatzdruckversorgung und Motorgehäuseablauf

RXA0113667-UN-11FEB11

A - Rücklaufleitung

B - Druckleitung

C - LS-Leitung

D - Steuerventil

E - Vakuummotor

F - Zylinder für Heben/Senken

G - Leitung für Motorgehäuseablauf

H - Zweiter Motor

I - Spuranreißer

J - Aus-/Einklappfunktion

K - Anschlüsse für Zusatzdruckversorgung

L - Leitung am Anschluss für Ausfahren

M - Leitung am Anschluss für Einfahren

N - Leitung mit geregeltem Ölfluss

O - Spezial-Schlauchanschluss für Rücklaufleitung

Bei dieser Anwendung wird Vakuummotor (E) über die Zusatzdruckversorgung betrieben; dazu ist eine LS-Leitung (C) erforderlich, um den Betrieb der Hydraulikpumpe zu steuern.

Der zweite Motor (H) ist mit einer Leitung (G) für Motorgehäuseablauf ausgestattet. Das Drucköl kommt vom dem Einfahranschluss am Zusatzsteuergerät und das Rücklauföl wird zum Ausfahranschluss geleitet. Wenn das Rücklauföl vom Motor zu einem Zusatzsteuergerät geleitet wird, ist ein Spezial-Schlauchanschluss (O) für Rücklaufleitung erforderlich, damit das Hochdrucköl nicht zurück zum Motor fließt und möglicherweise die Dichtungen beschädigt. Wenn der Motor abgeschaltet wird, den Hebel für Zusatzsteuergerät in Schwimmstellung bringen, damit der Motor langsam zum Stillstand kommen kann. Wird der Hebel in Neutralstellung gebracht, kommt der Motor abrupt zum Stillstand und es kann zur Beschädigung der Dichtungen kommen, wenn Rücklauföl durch ein Zusatzsteuergerät geleitet wird.
