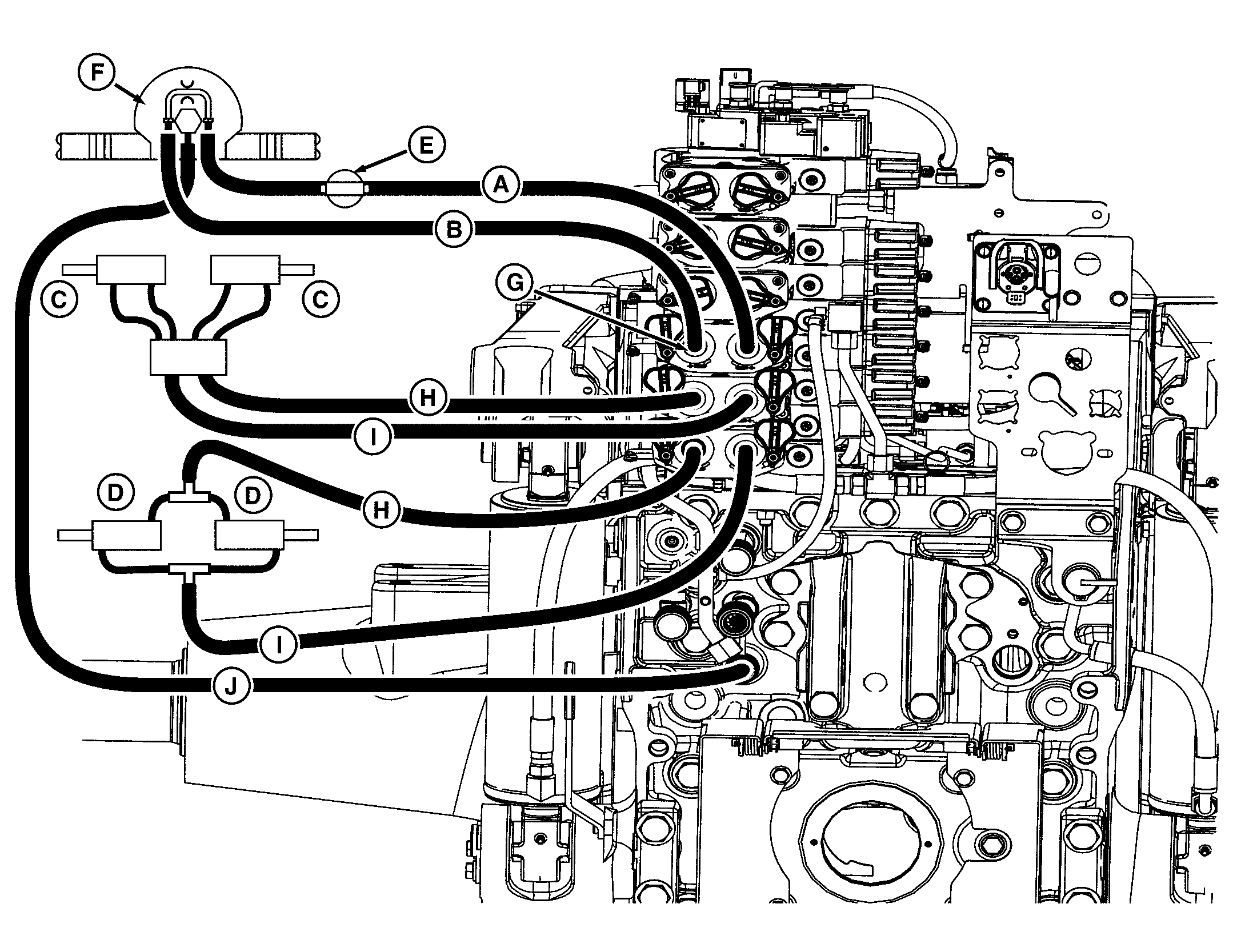

Anschließen von Anbaugeräten, Beispiel 4—Pflanzmaschine mit Vakuummotor und Rücklaufleitung zum Zusatzsteuergerät über Motorrücklaufanschluss

RXA0113669-UN-11FEB11

A - Druckleitung

B - Rücklaufleitung

C - Spuranreißer

D - Aus-/Einklappfunktion

E - Mengenregulierventil (vollständig geöffnet)

F - Vakuummotor

G - Spezial-Schlauchanschluss für Rücklaufleitung

H - Leitung am Anschluss für Ausfahren

I - Leitung am Anschluss für Einfahren

J - Leitung für Gehäuseablauf¹

Bei dieser Anwendung sollte das Mengenregulierventil (E) vollständig geöffnet sein und der Durchfluss am Einstellfeld für Zusatzsteuergeräte geregelt werden. Wird der Durchfluss über das Mengenregulierventil gesteuert, arbeitet die Hydraulikpumpe mit maximalem Druck, was zu Überhitzung des Hydrauliköls führen kann, wenn die Außentemperatur sehr hoch ist.

Der Vakuummotor (F) wird vom Anschluss für Zusatzsteuergerät einfahren mit Drucköl versorgt. Da das Rücklauföl zu einem Zusatzsteuergerät geleitet wird, ist ein Spezial-Schlauchanschluss (G) für Rücklaufleitung erforderlich, damit das Hochdrucköl nicht zurück zum Motor fließt und möglicherweise die Dichtungen beschädigt. Wenn der Motor abgeschaltet wird, den Hebel für Zusatzsteuergerät in Schwimmstellung bringen, damit der Motor langsam zum Stillstand kommen kann. Wird der Hebel in Neutralstellung gebracht, kommt der Motor abrupt zum Stillstand und es kann zur Beschädigung der Dichtungen kommen.
