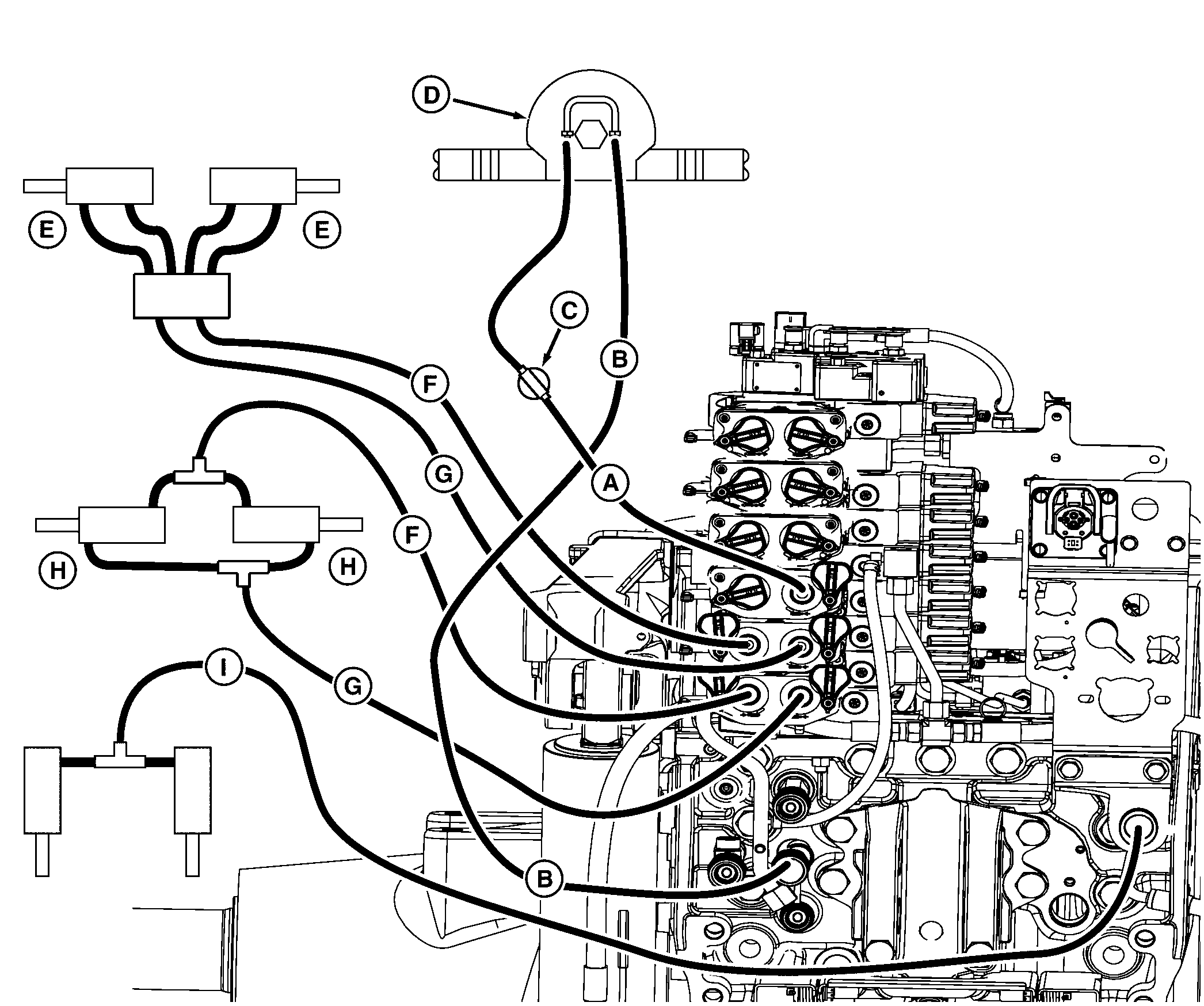

Anschließen von Anbaugeräten, Beispiel 5—Angebaute Pflanzmaschine mit Zusatzhubfunktion für Kraftheber, parallel zum Kraftheberventil betrieben

RXA0113670-UN-11FEB11

A - Druckleitung

B - Rücklaufleitung

C - Mengenregulierventil (vollständig geöffnet)

D - Vakuummotor

E - Aus-/Einklappfunktion

F - Leitung am Anschluss für Ausfahren

G - Leitung am Anschluss für Einfahren

H - Spuranreißer

I - Zusatzhubfunktion für Kraftheber

Bei dieser Anwendung wird der Vakuummotor (D) vom Anschluss für Zusatzsteuergerät einfahren mit Drucköl versorgt. Das Rücklauföl wird zum Rücklaufanschluss der Zusatzdruckversorgung geleitet. Wenn der Motor abgeschaltet wird, den Hebel für Zusatzsteuergerät in Schwimmstellung bringen.

Steuerventil (C) ist vollständig geöffnet und der Durchfluss wird über das Armaturenbrett des Traktors geregelt. Wenn das Ventil zur Steuerung des Ölflusses verwendet wird, arbeitet die Hydraulikpumpe mit maximalem Druck, was zu Überhitzung des Hydrauliköls führen kann, wenn die Außentemperatur sehr hoch ist.

Das Zylinderöl der Zusatzhubfunktion für Kraftheber wird mit dem Zusatzanschluss des Kraftheberventils verbunden, der mit dem Kraftheberhebel in der Kabine gesteuert wird.
