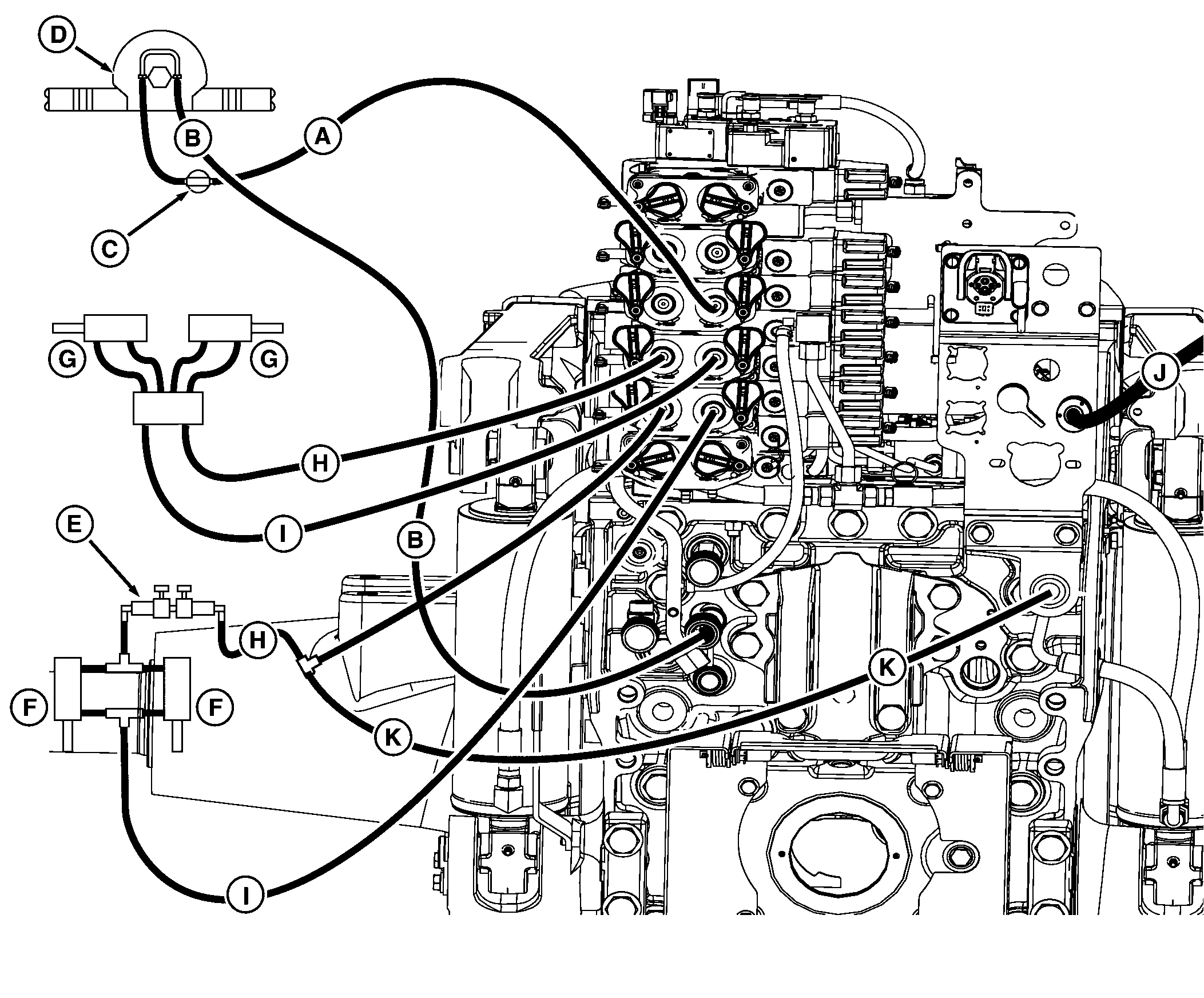

Anschließen von Anbaugeräten, Beispiel 6—Angebaute Pflanzmaschine mit Zusatzhubfunktion für Kraftheber, Kraftheberzylinder über Zusatzsteuergerät parallel zur Hubhilfe gesteuert

RXA0113671-UN-31MAR11

Anschließen von Anbaugeräten, Beispiel 6 (gesteuert über Zusatzsteuergerät)

A - Druckleitung

B - Rücklaufleitung

C - Mengenregulierventil (vollständig geöffnet)

D - Vakuummotor

E - Steuerventil

F - Zusatzhubfunktion für Kraftheber

G - Spuranreißer

H - Leitung am Anschluss für Ausfahren

I - Leitung am Anschluss für Einfahren

J - 9-poliger Steckverbinder mit Kabelbaum

K - Zusatzhubfunktion für Kraftheber

Bei dieser Anwendung wird der Vakuummotor (D) vom Anschluss für Zusatzsteuergerät einfahren mit Drucköl versorgt. Das Rücklauföl wird zum Rücklaufanschluss der Zusatzdruckversorgung geleitet. Wenn der Motor abgeschaltet wird, den Hebel für Zusatzsteuergerät in Schwimmstellung bringen.

Steuerventil (C) ist vollständig geöffnet und der Durchfluss wird über das Armaturenbrett des Traktors geregelt. Wenn das Ventil zur Steuerung des Ölflusses verwendet wird, arbeitet die Hydraulikpumpe mit maximalem Druck, was zu Überhitzung des Hydrauliköls führen kann, wenn die Außentemperatur sehr hoch ist.

In dieser Konfiguration wird Zusatzsteuergerät I verwendet, um das Kraftheberventil und die Zusatzhubfunktion für Kraftheber zu steuern. Der Kabelbaum des 9-poligen Spezialsteckverbinders (J) enthält einen Regelkreis, der die Kraftheber-Steuereinheit des Traktors deaktiviert, wenn der Spezialsteckverbinder an den 9-poligen Steckverbinder angeschlossen wird, der mit dem Hauptkabelbaum des Traktors verbunden ist.
