Einbau und Verwendung der Gabelkopf-Baugruppe für das Zugpendel der Kategorie 2

WICHTIG:

RW21410A-UN-02AUG99

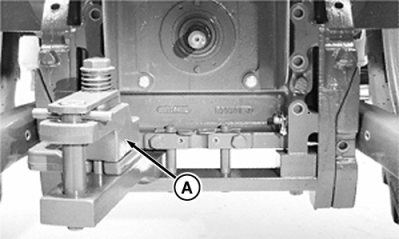

A - Gabelkopf

Es existieren zwei Ausführungen für den Gabelkopf des Zugpendels der Kategorie 2. Auf dem Bild ist die Standardausführung dargestellt. Darüber hinaus gibt es eine Ausführung mit niedrigem Profil, ähnlich dem Typ 3.

Gabelkopf (A) darf NUR oben auf dem Zugpendel angebracht werden. Wenn das Zugpendel umgedreht wird, die Gabelkopf-Baugruppe abnehmen und oben auf dem Zugpendel anbringen.

Sicherungs-Sechskantschrauben der Gabelkopf-Baugruppe—Spezifikation
Kategorie 2—Drehmoment	750 N·m (550 lb-ft)

Anbaugerät am Zugpendel anhängen und dabei den Stift der Gabelkopf-Baugruppe verwenden.
