Einbau und Verwendung der Gabelkopf-Baugruppe für das Zugpendel der Kategorie 3

RXA0084675-UN-20OCT05

RXA0085836-UN-10JAN06

RW26281-UN-12JUN99

RW26282-UN-12JUN99

A - Gabelkopf-Baugruppe

B - Sechskantschraube

C - Bolzen mit Griff

D - Sicherungsstift

WICHTIG: Je nach Anwendung muss der Gabelkopf möglicherweise entfernt werden.

Gabelkopf-Baugruppe (A) darf NUR oben auf dem Zugpendel angebracht werden.

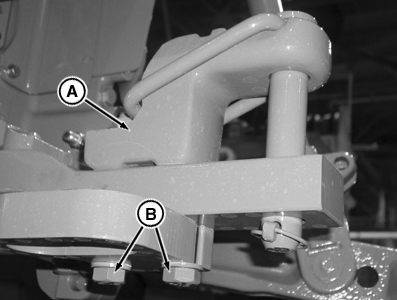

Die Gabelkopf-Baugruppe anbringen und Sechskantschrauben (B) festziehen.

Prüfpunkt	Maß	Spezifikation
Sicherungs-Sechskantschrauben der Gabelkopf-Baugruppe
Kategorie 3	Drehmoment	750 N·m (550 lb-ft)

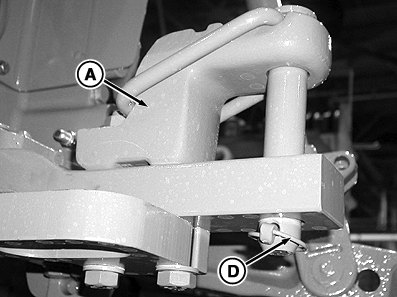

Sicherungsstift (D) entfernen. Bolzen mit Griff (C) anheben und in der Aussparung der Gabelkopf-Baugruppe anordnen.

Das Anbaugerät anhängen.

Wenn das gezogene Gerät ebenfalls eine Gabelkopf-Baugruppe hat, den Bolzen nur durch das Zugpendel und nicht durch die Gabelkopf-Baugruppe anbringen. Den Bolzen NICHT durch alle vier Elemente anbringen.

Sicherungsstift (D) anbringen.
