Einbau und Verwendung der Gabelkopf-Baugruppe (Zugpendelhalterung für hohe Stützlast)

RXA0090741-UN-21SEP06

Zugpendelhalterung für hohe Stützlast

RXA0090746-UN-11SEP06

RXA0090748-UN-11SEP06

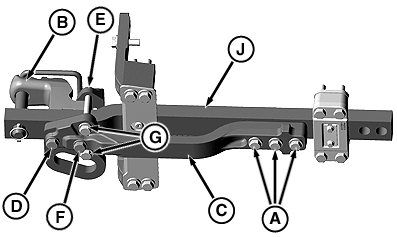

A - Sechskantschrauben

B - Gabelkopf-Baugruppe

C - Strebe

D - Sechskantschraube

E - Halter

F - Sechskantschraube

G - Sechskantschrauben

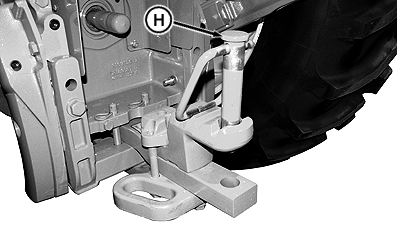

H - Bolzen mit Griff

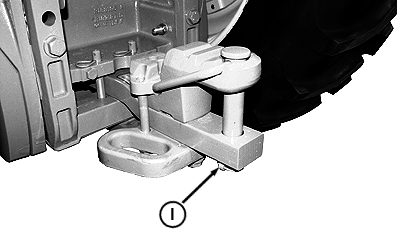

I - Sicherungsstift

J - Zugpendel

WICHTIG: Je nach Anwendung muss der Gabelkopf möglicherweise entfernt werden.

Die Gabelkopf-Baugruppe (B) darf NUR oben auf dem Zugpendel angebracht werden.

HINWEIS: Die Strebe beim Einbau mit einem Wagenheber halten.

Strebe (C) mit drei Scheiben und Sechskantschrauben (A) am Zugpendel (J) anbringen.

Strebe (C) mit Scheibe und Sechskantschraube (D) an Zugpendel und Gabelkopf-Baugruppe (B) anbringen.

Prüfpunkt	Maß	Spezifikation
Sechskantschrauben (D)
Kategorie 3	Drehmoment	750 N·m (555 lb-ft)

Halter (E) mit einer Scheibe und Sechskantschraube (F) sowie zwei Scheiben und Sechskantschrauben (G) anbringen. Sechskantschrauben der Strebe mit dem vorgeschriebenen Drehmoment anziehen.

Prüfpunkt	Maß	Spezifikation
Sechskantschrauben (A und F)
Kategorie 3	Drehmoment	750 N·m (555 lb-ft)

Prüfpunkt	Maß	Spezifikation
Sechskantschrauben (G)
Kategorie 3	Drehmoment	430 N·m (320 lb-ft)

Sicherungsstift (I) entfernen. Bolzen mit Griff (H) anheben und in der Aussparung der Gabelkopf-Baugruppe anordnen.

Das Anbaugerät anhängen.

Wenn das gezogene Gerät ebenfalls eine Gabelkopf-Baugruppe hat, den Bolzen nur durch das Zugpendel und nicht durch die Gabelkopf-Baugruppe anbringen. Den Bolzen NICHT durch alle vier Elemente anbringen.

Sicherungsstift (I) anbringen.

Gabelkopf in umgekehrter Reihenfolge des Einbaus ausbauen.
