Anhängen eines zapfwellengetriebenen Anbaugeräts

TS1644
TS1644-UN-22AUG95

RXA0088089
RXA0088089-UN-27MAR06

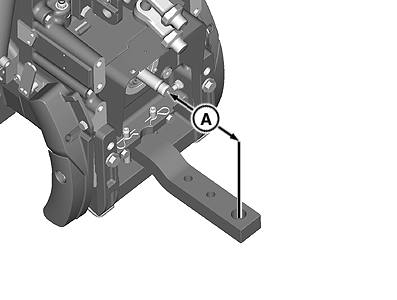

A - Abstand von Zapfwellenende zu Bohrung für Anhängebolzen


ACHTUNG: Beim Verfangen in sich drehenden Antriebswellen kann es zu schweren oder tödlichen Verletzungen kommen. Den MOTOR ABSTELLEN und sicherstellen, dass die Zapfwelle zum Stillstand gekommen ist, bevor Einstellungen, Anschlüsse oder Reinigungsarbeiten an zapfwellengetriebenen Geräten durchgeführt werden.

Zapfwellenschutz und -abdeckungen immer angebracht lassen. Sicherstellen, dass sich das Wellenschutzrohr frei drehen kann. Eng anliegende Kleidung tragen.

Das Zugpendel in Mittelstellung und ohne Seitenspiel verriegeln und die Gabelkopf-Baugruppe entfernen.

Zapfwelle

Abstand (A) von Zapfwellenende zu Bohrung für Anhängebolzen

540 1/min - 6 Zähne1

350 mm (14.0 in.)

1000 1/min - 21 Zähne1

400 mm (16.0 in.)

1000 1/min - 20 Zähne2

508 mm (20 in.)

Das Anbaugerät am Zugpendel anbringen, bevor es an der Zapfwelle angeschlossen wird. Wenn das Anbaugerät an einer Schnellkupplung angeschlossen wird, sicherstellen, dass das Zugpendel nirgendwo anschlägt.

Die Antriebswelle an die Zapfwelle anschließen. Die Zapfwelle leicht von Hand drehen, bis die Zähne ausgerichtet sind. Sicherstellen, dass die Gabel in der richtigen Stellung und fest verriegelt ist.

Den Zapfwellenschutz in die richtige Stellung bringen. (Siehe Heckzapfwellenschutz in diesem Abschnitt.)

1 35 mm (1-3/8 in) Wellendurchmesser
2 45 mm (1-3/4 in) Wellendurchmesser
