Heckzapfwellenschutz — Zapfwelle des Typs 3

ACHTUNG: Verletzungen vermeiden. Den Zapfwellenschutz immer in die vorschriftsmäßige Stellung bringen. Den Schutz nicht als Trittstufe verwenden.

HINWEIS: Für Zapfwellen des Typs 3 werden Wellen mit einem Durchmesser von 45 mm (1 -3/4 in.) und mit 20 Zähnen verwendet.

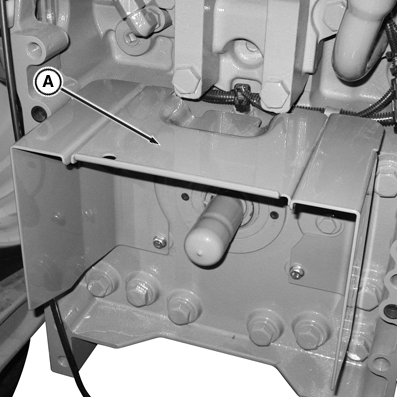

RXA0112528-UN-14DEC10

Normalstellung

A - Obere Platte

Vor dem Einrücken der Zapfwelle, obere Platte (A) absenken.

Wenn ein hydraulischer Oberlenker verwendet wird, muss der Zapfwellenschutz abgesenkt werden, um den richtigen Abstand sicherzustellen. Für weitere Informationen, siehe Hydraulischer Oberlenker in diesem Abschnitt.
