Richtlinien für Hinterräder, Reifen und Spurweiten

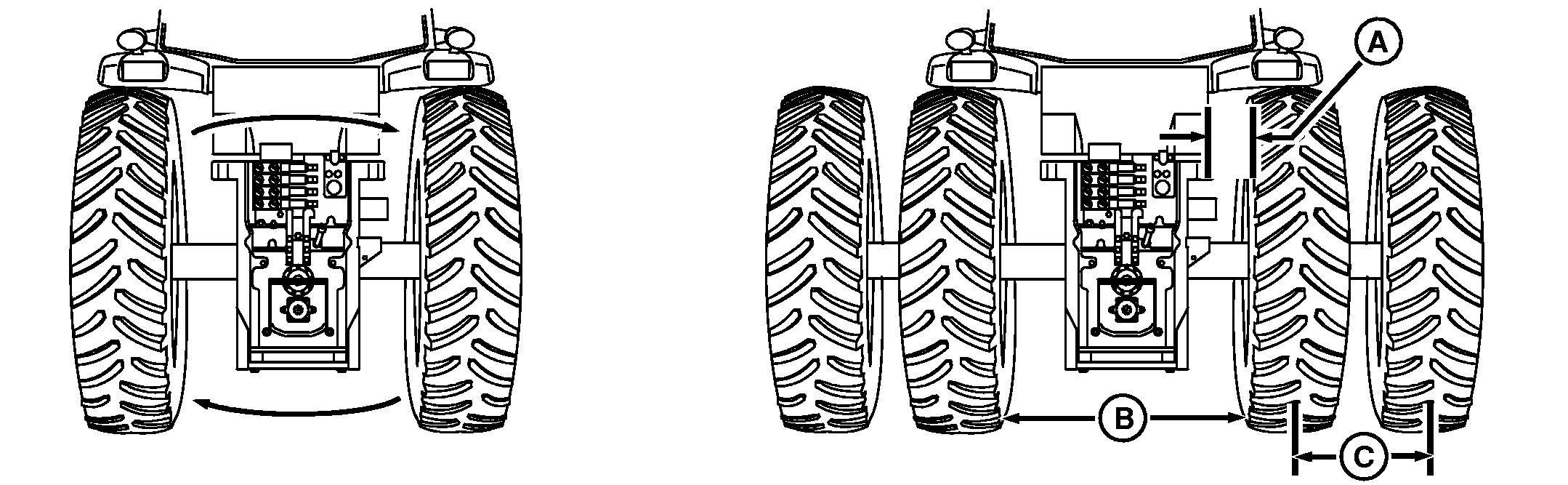

RXA0056701-UN-29AUG01

A - Abstand zwischen innerem Rad und Kotflügel

B - Abstand zwischen Innenwänden der Antriebsräder

C - Mindestabstand zwischen Zwillingsreifen

ACHTUNG: Verletzungen und mangelnde Standfestigkeit des Traktors vermeiden. Den Traktor niemals mit Einzelreifen betreiben, wenn die Spurweite weniger als 1520 mm (60 in.) beträgt.

Ist eine enge Spurweite eingestellt und der Traktor wird bei Transportgeschwindigkeit gewendet, kann es zu Stabilitätsproblemen kommen. Die Spurweite vergrößern, um die Stabilität des Traktors zu erhöhen.

WICHTIG: Die Reifen müssen einen Mindestabstand von 25 mm (1 in.) zu den Kotflügeln (A) haben. Der Abstand zwischen den Reifen muss mindestens 1015 mm (40 in.) betragen, wobei die Reifen von der Mittellinie des Traktors gleich weit entfernt sein müssen.

Wenn die Stabilisierungsanschläge in der oberen Stellung sind (Seitenspiel möglich), muss der Mindestabstand zwischen den Reifen 1090 mm (43 in) betragen, damit es zu keiner Behinderung kommen kann.

Beim Ziehen von schweren Lasten nicht mehr als 2800 mm (110 in) Abstand zwischen Einzelreifen einstellen.

Auf genügenden Abstand zwischen dem Anbaugerät und den Hinterreifen achten.

Radialreifen und Diagonalreifen NICHT auf der selben Achse kombinieren.

Der Reifendruck aller auf einer Achse angebrachten Antriebs- und Zwillingsreifen muss identisch sein.

Bei Traktoren mit Zwillingsbereifung sind innen Gussräder und außen Stahlräder angebracht.

Zu starkes Aufpumpen eines Radialreifens reduziert die Maschinenleistung. Wenn der Reifen auf den vorschriftsmäßigen Reifendruck aufgepumpt wird, ist optimale Bodenhaftung gewährleistet.

Mindestabstand bei Zwillingsreifen (C)
Die Spurweite wird zwischen den Reifenmitten gemessen.
Reifenquerschnitt	Mindestabstand
480 mm (18.4 in.)	549 mm (21.6 in.)
520 mm (20.8 in.)	591 mm (23.3 in.)
620 mm (24.5 in.)	695 mm (27.4 in.)
650 mm (25.5 in.)	726 mm (28.6 in.)
710 mm (28.0 in.)	788 mm (31 in.)
