Sicherungen im Sicherungskasten

HINWEIS: Die Rückenlehne des Sitzes umlegen. Hierdurch wird der Zugang einfacher und die Kabinenbeleuchtung kann den Sicherungskasten zum Prüfen oder Ersetzen von Sicherungen ausleuchten.

Der Sicherungskasten befindet sich hinter dem Fahrersitz unterhalb der Heckscheibe. Fach (A) für Betriebsanleitung anheben, um Zugang zum Sicherungskasten zu erhalten.

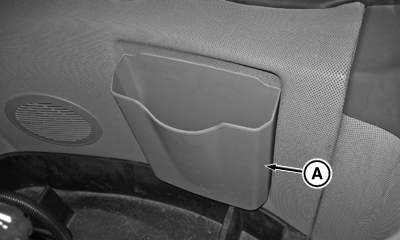

RXA0109532-UN-18AUG10

Fach für Betriebsanleitung

A - Fach für Betriebsanleitung

Die Abbildung rechts erläutert die Beschriftung des Sicherungskastens.

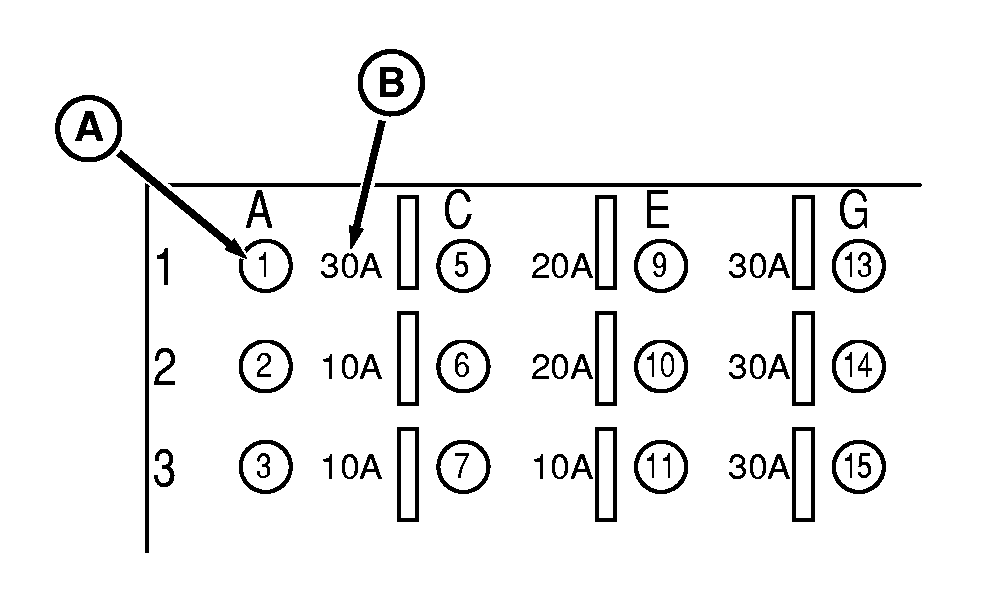

RXA0099396-UN-14OCT08

Sicherungskasten — Legende

A - Nummer des Steckplatzes der Sicherung

B - Stärke der Sicherung

WICHTIG:

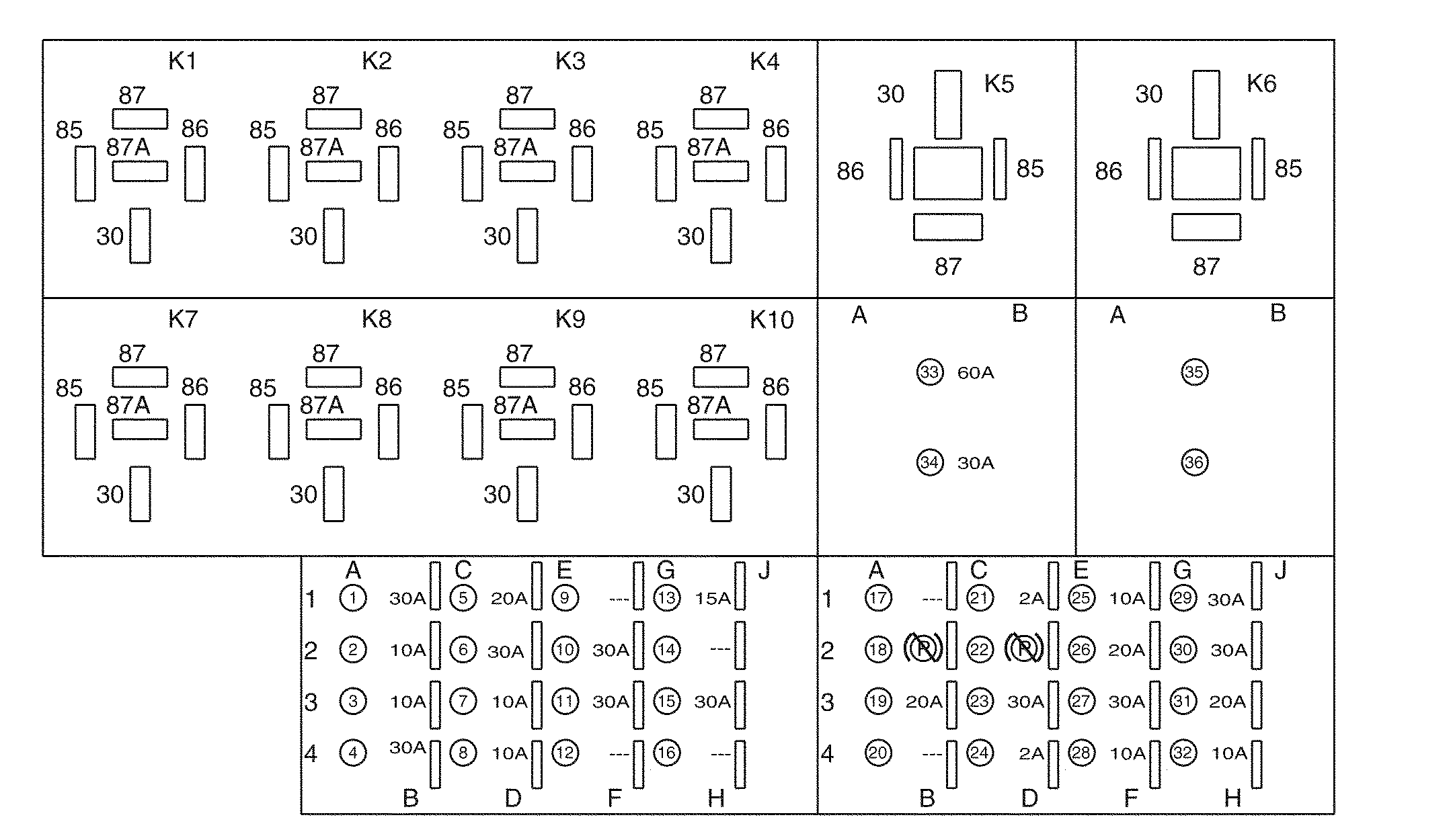

RXA0110992-UN-04APR11

K1 - Stromversorgungsrelais des Steckverbinders für ISO-Anbaugerät

K2 - Elektronikrelais (falls vorhanden)

K3 - Elektronikrelais (falls vorhanden)

K4 - Relais für Anbaugeräte-Zubehör

K5 - Relais für Schalter der Klimaanlage/Gebläse

K6 - Relais für Zubehör

K7 - Relais für Signalhorn

K8 - Relais, Arbeitsscheinwerfer für Anbaugerät

K9 - Nicht belegt

K10 - Nicht belegt

1 - Zündschalter (30 A)

2 - Fahreranwesenheitsschalter (10 A)

3 - Klimaanlage (10 A)

4 - Servoschaltung der Heckzapfwelle (PAPTOS) (falls vorhanden) (30 A)

5 - Schaltermodul in der Kabine (20 A)

6 - Servoschaltung der Heckzapfwelle (PAPTOS) (falls vorhanden) (30 A)

7 - MTG (10 A)

8 - Armlehnensteuereinheit (10 A)

9 - Nicht belegt

10 - Arbeitsscheinwerfer für Anbaugerät (30 A)

11 - Anbaugeräte-Zubehör (30 A)

12 - Nicht belegt

13 - ActiveCommand Steering (falls vorhanden) (15 A)

14 - Nicht belegt

15 - Steckdose (Batteriestrom) (30 A)

16 - Nicht belegt

17 - Nicht belegt

18 - Nicht belegt

19 - Bedienungseinrichtungen für Sitz (20 A)

20 - Nicht belegt

21 - Reserve (2 A)

22 - Nicht belegt

23 - Steckdose (Batteriestrom) (30 A)

24 - Stromversorgung für Videokamera (falls vorhanden) (2 A)

25 - Reserve (10 A)

26 - Reserve (20 A)

27 - Steckdose (geschalteter Strom) (30 A)

28 - Hintere Chassis-Steuereinheit (10 A)

29 - Reserve (30 A)

30 - Steckverbinder für ISO-Anbaugerät (30 A)

31 - Elektrische Spiegelverstellung (20 A)

32 - Notfahrmodus (nur bei IVT™/AutoPowr™) (10 A)

33 - Stromversorgung für Zubehör (60 A)

34 - Gebläsemotor (30 A)

35 - Nicht belegt

36 - Nicht belegt

Sicherstellen, dass vor Beginn der Prüfung bzw. des Austauschs von Sicherungen sowohl der negative (-) als auch der positive (+) Batterieanschluss beider Batterien abgeklemmt ist.

Motorhaube öffnen, um Zugang zum vorderen Sicherungskasten zu erhalten, der sich vor der Armaturenwand befindet. Abdeckung (A) entfernen.

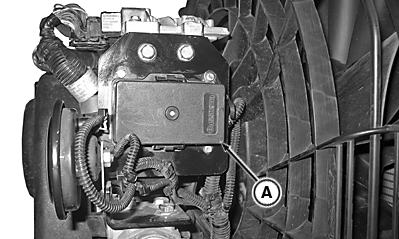

RXA0110994-UN-14OCT10

Abdeckung entfernen

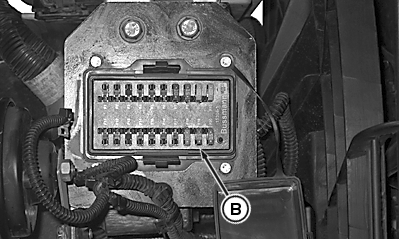

RXA0110996-UN-14OCT10

Sicherungen

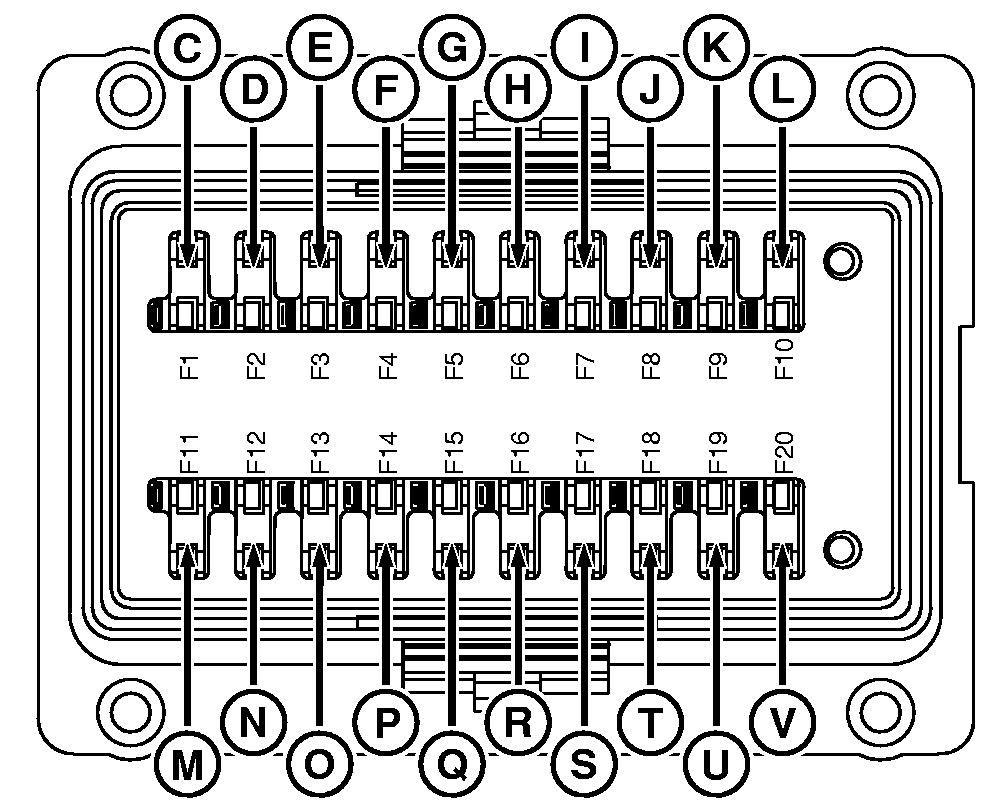

RXA0111380-UN-17DEC10

A - Abdeckung

B - Vorderer Sicherungskasten

C - Nicht belegt

D - Nicht belegt

E - Nicht belegt

F - Nicht belegt

G - Nicht belegt

H - Nicht belegt

I - Zündschalter (10 A)

J - ACS-Steuereinheit (15 A)

K - Vordere Chassis-Steuereinheit 2 (20 A)

L - Vordere Chassis-Steuereinheit 1 (20 A)

M - Nicht belegt

N - Nicht belegt

O - Nicht belegt

P - Nicht belegt

Q - Nicht belegt

R - Nicht belegt

S - Nicht belegt

T - ECU 1 (30 A)

U - Dosierpumpe (15 A)

V - Kraftstoffförderpumpe (15 A)
