Belastungsgrenzen des Zugpendels basierend auf Stellung und Länge des Zugpendels sowie Zapfwellentyp

RXA0084670-UN-19OCT05

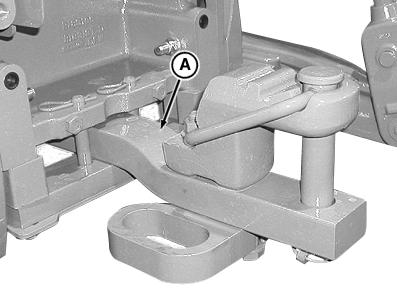

Zugpendel der Kategorie 2

RXA0084672-UN-20OCT05

Zugpendel der Kategorie 3

RXA0082198-UN-25JUL05

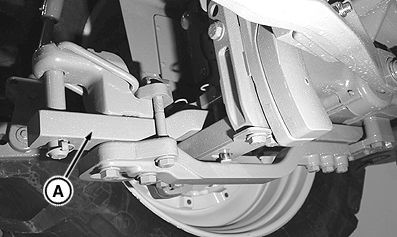

Zugpendel der Kategorie 3 und Zugpendelhalterung für hohe Stützlast

A - Zugpendel

HINWEIS: Zugpendel der Kategorie 2 verwenden einen Haltebolzen der Stärke 33 mm (1.3 in). Zugpendel der Kategorie 3 verwenden einen Bolzen der Stärke 38 mm (1.5 in).

Zugpendel-Optionen nach Modell

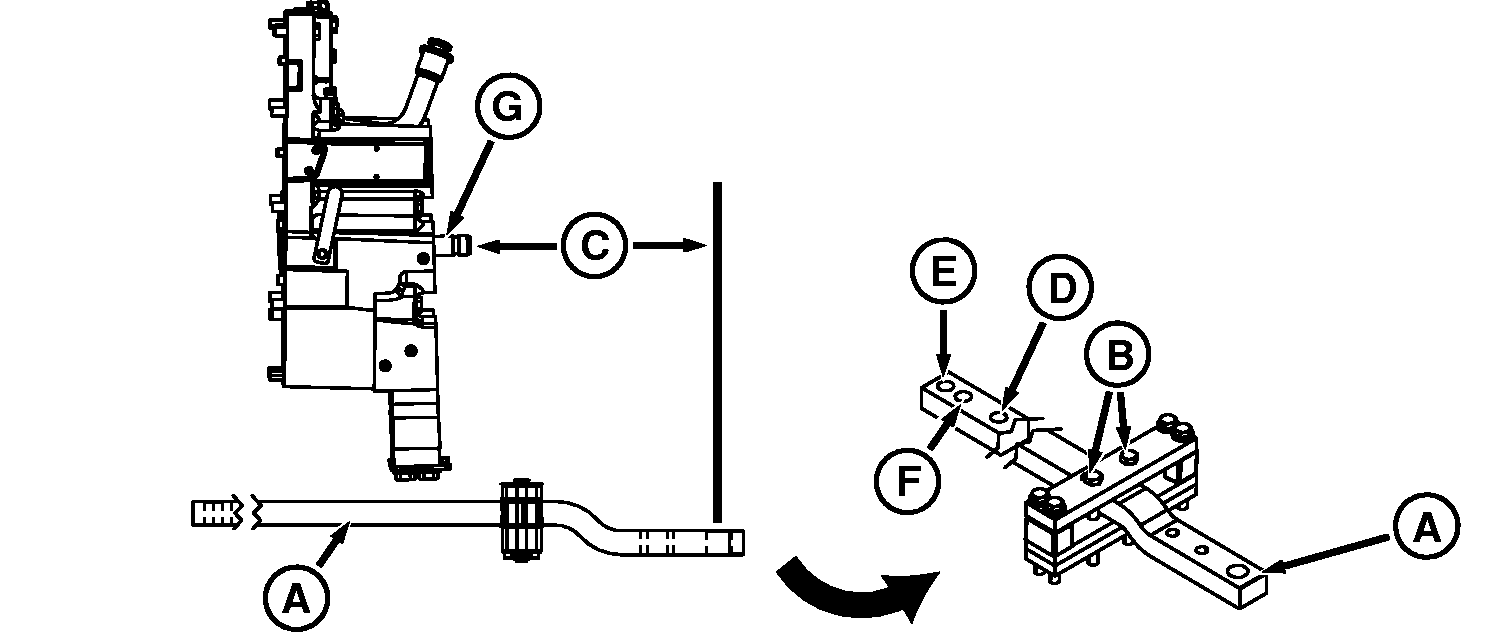

RXA0084666-UN-02NOV05

A - Zugpendel

B - Arretierschrauben

C - Abstand

D - Kurze Stellung

E - Lange Stellung

F - Mittlere Stellung

G - Zapfwelle

WICHTIG: Einige schwere Anbaugeräte können das Zugpendel (A) übermäßig belasten. Die Belastung wird durch Geschwindigkeit und unebenen Boden stark erhöht. Die maximale Stützlast am Zugpendel für die jeweiligen Länge/Stellung des Zugpendels nicht überschreiten (siehe nachstehende Tabelle).

Belastungsgrenzen des Zugpendels
Länge/Stellung des Zugpendels	Abstand	Maximale Stützlast — Zugpendel der Kategorie 2	Maximale Stützlast — Zugpendel der Kategorie 3	Maximale Stützlast — Zugpendel der Kategorie 3 HD	Zapfwellendrehzahl
1 — kurz/hintere Bohrung	254 mm (10 in.)	2268 kg (5000 lb)	2766 kg (6100 lb)	4536 kg (10 000 lb)	Nicht für Zapfwelle
2 — mittel/mittlere Bohrung	256 mm (14 in.)	1678 kg (3700 lb)	2131 kg (4700 lb)	3493 kg (7700 lb)	540 1/min
3 — lang/vordere Bohrung	406 mm (16 in.)	1430 kg (3150 lb)	1837 kg (4050 lb)	2994 kg (6600 lb)	1000 1/min
