Bedienung der Anhängerkupplung

RXA0109284-UN-10AUG10

RXA0112501-UN-14DEC10

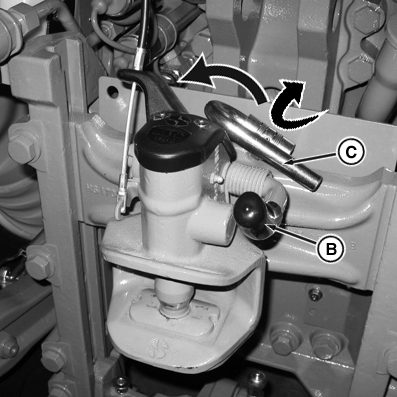

A - Hebel (in Kabine)

B - Entriegelungshebel

C - Hebel für Höheneinstellung

Die Anhängerkupplung kann vom Fahrersitz aus mit dem Hebel (A) entriegelt werden.

ACHTUNG: Verletzungen vermeiden. Hände und Finger vom Verriegelungsmechanismus der Anhängevorrichtung fernhalten.

Die Anhängerkupplung schließt automatisch, wenn sich die Zugöse des Anhängers in der Anhängerkupplung befindet. Sie kann aber auch manuell mit Entriegelungshebel (B) geschlossen werden.

Die Höhe der Anhängerkupplung kann mit Hebel (C) für Höheneinstellung eingestellt werden. Zur Einstellung der Höhe, Hebel (C) für Höheneinstellung nach hinten drehen, dann den Hebel nach links schieben.
