Bedienung der hydraulischen Wagenanhängevorrichtung

1. HINWEIS: Die hydraulische Wagenanhängevorrichtung wird über die Zusatzsteuergeräte betrieben. Zusatzsteuergerät I (B) wird zum Heben/Senken der hydraulischen Wagenanhängevorrichtung verwendet und Zusatzsteuergerät II (C) zum Ein- und Ausfahren.


   RXA0109284-UN-10AUG10


   RXA0083371-UN-15AUG05


   RXA0083395-UN-15AUG05

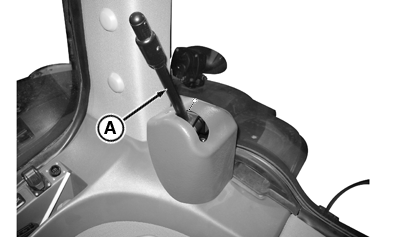

   A - Hebel

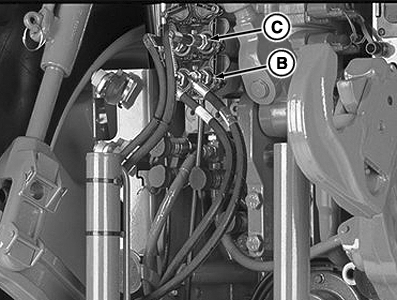

   B - Anschlusskupplung für Zusatzsteuergerät I

   C - Anschlusskupplung für Zusatzsteuergerät II

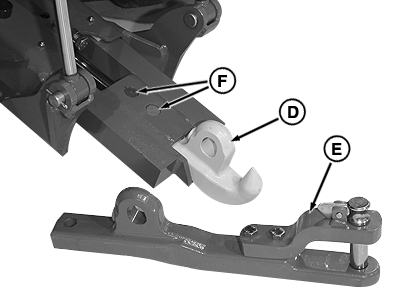

   D - Haken

   E - Zugpendel

   F - Stifte

   Zur Freigabe die hydraulische Wagenanhängevorrichtung anheben und gleichzeitig Hebel (A) nach rechts ziehen; dann die hydraulische Wagenanhängevorrichtung auf die gewünschte Höhe absenken.

---




2. Den Traktor zurücksetzen und die hydraulische Wagenanhängevorrichtung anheben, so dass der Haken in die Zugöse des Anhängers eingreift.

3. Die hydraulische Wagenanhängevorrichtung in die Transportstellung/verriegelte Stellung anheben.

4. Sicherstellen, dass sich die hydraulische Wagenanhängevorrichtung in der verriegelten Stellung befindet. Den Freigabehebel nach rechts ziehen. Der Hebel darf sich nicht bewegen.

   ACHTUNG: Verletzungen oder Schäden am Traktor vermeiden, wenn die hydraulische Wagenanhängevorrichtung verwendet wird. Vor dem Anfahren sicherstellen, dass die hydraulische Wagenanhängevorrichtung ganz angehoben und verriegelt ist. Die Stabilisierungsanschläge oder Stabilisierungsstreben so einstellen, dass es nicht zu Behinderung oder Verklemmen kommt.

5. Für den Wechsel der Kupplungen Stifte (F) und Haken (D) entfernen, Zugpendel (E) einschieben und Stifte wieder einbauen.
