3-in-1 Anhängevorrichtung

ACHTUNG: Verletzungen vermeiden. Hände und Finger vom Verriegelungsmechanismus der Anhängevorrichtung fernhalten.

RXA0109284-UN-10AUG10

RXA0112499-UN-14DEC10

RXA0112497-UN-14DEC10

A - Hebel (in Kabine)

B - Anhängezapfen

C - Verriegelungshebel

D - Verriegelungsarm

E - Anhängekugel

F - Sicherungsstifte

G - Entriegelungsstifte

H - Anhängerkupplung

Der Stift der Anhängerkupplung schließt automatisch, wenn sich die Zugöse des Anhängers in der Anhängerkupplung befindet. Sie kann aber auch manuell mit Hebel (A) geschlossen werden.

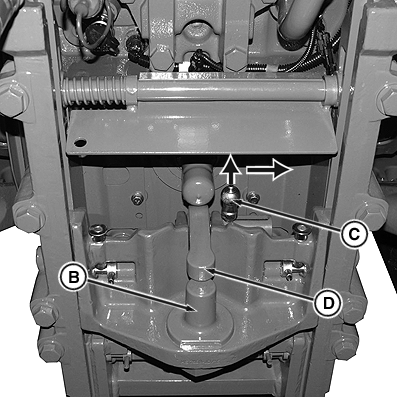

Um Anhängezapfen (B) oder Anhängekugel (E) zu verwenden, Verriegelungshebel (C) anheben und nach rechts schieben, dann Verriegelungsarm (D) anheben.

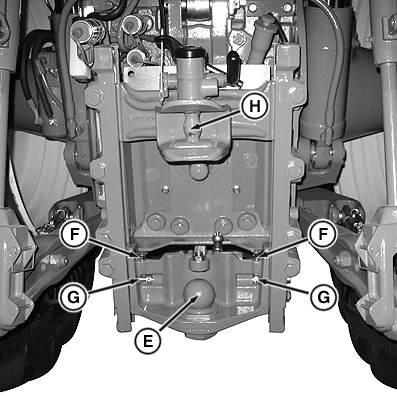

Sicherungsstifte (F) anheben und Entriegelungsstifte (G) einschieben, um Anhängezapfen (B) oder Anhängekugel (E) anzubringen. Entsprechende Kupplung in die Führungen der Anhängevorrichtung einschieben und Sicherungsstifte wieder anbringen.

WICHTIG: Wenn eine Zapfwelle mit 35 mm (1.375 in.) oder ein Zapfwellenadapter mit den Führungsschienen für die 3-in-1 Anhängevorrichtung verwendet wird, ist es möglicherweise erforderlich, die Lenkwinkel zu begrenzen, um zu vermeiden, dass die Zapfwelle an den Führungsschienen reibt und/oder diese beschädigt.
