Externe Schalter

RXA0112400
RXA0112400-UN-21DEC10

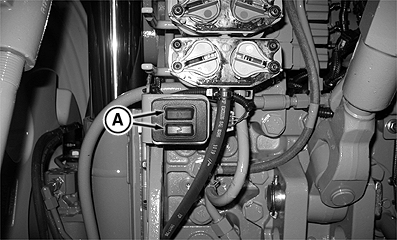

Externe Schalter für Heben/Senken des Heckkrafthebers (am Ventilblock für Zusatzsteuergeräte)

A - Externer Kraftheberschalter am Ventilblock

Bei Traktoren ohne Kotflügelerweiterungen sind externe Schalter (A) am Ventilblock angebracht.

Bei Traktoren mit optionalen Kotflügelerweiterungen können optionale Schalter für Heben (C) und Senken (D) an den Kotflügeln angebracht sein. Für einen hydraulischen Oberlenker sind Schalter für Zusatzsteuergerät III ausfahren (A) und einfahren (B) verfügbar. Externer Heckzapfwellenschalter (E) ist ebenfalls verfügbar.

RXA0108234
RXA0108234-UN-28JUN10

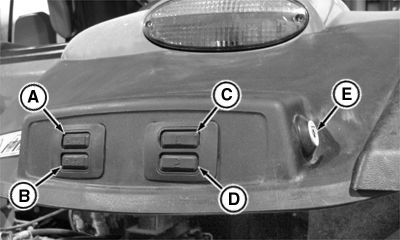

Kraftheberschalter am Kotflügel

RXA0109659
RXA0109659-UN-23AUG10

Schalter für Heben/Senken des Frontkrafthebers

A - Hinteres Zusatzsteuergerät ausfahren (falls vorhanden)

B - Hinteres Zusatzsteuergerät einfahren (falls vorhanden)

C - Schalter für Heben des Heckkrafthebers

D - Schalter für Senken des Heckkrafthebers

E - Heckzapfwellenschalter (falls vorhanden)

F - Schalter für Heben des Frontkrafthebers

G - Schalter für Senken des Frontkrafthebers

H - Frontzapfwellenschalter (falls vorhanden)

Traktoren mit Frontkraftheber können mit externen Schaltern für Heben (F) und Senken (G) ausgestattet sein. Traktoren mit Frontzapfwelle können mit externem Frontzapfwellenschalter (H) ausgestattet sein.
