Hydraulische Wagenanhängevorrichtung prüfen und schmieren

ACHTUNG: Teile, die an oder über der Verschleißgrenze liegen, müssen durch neue ersetzt werden.

LX1041808
LX1041808-UN-27NOV06

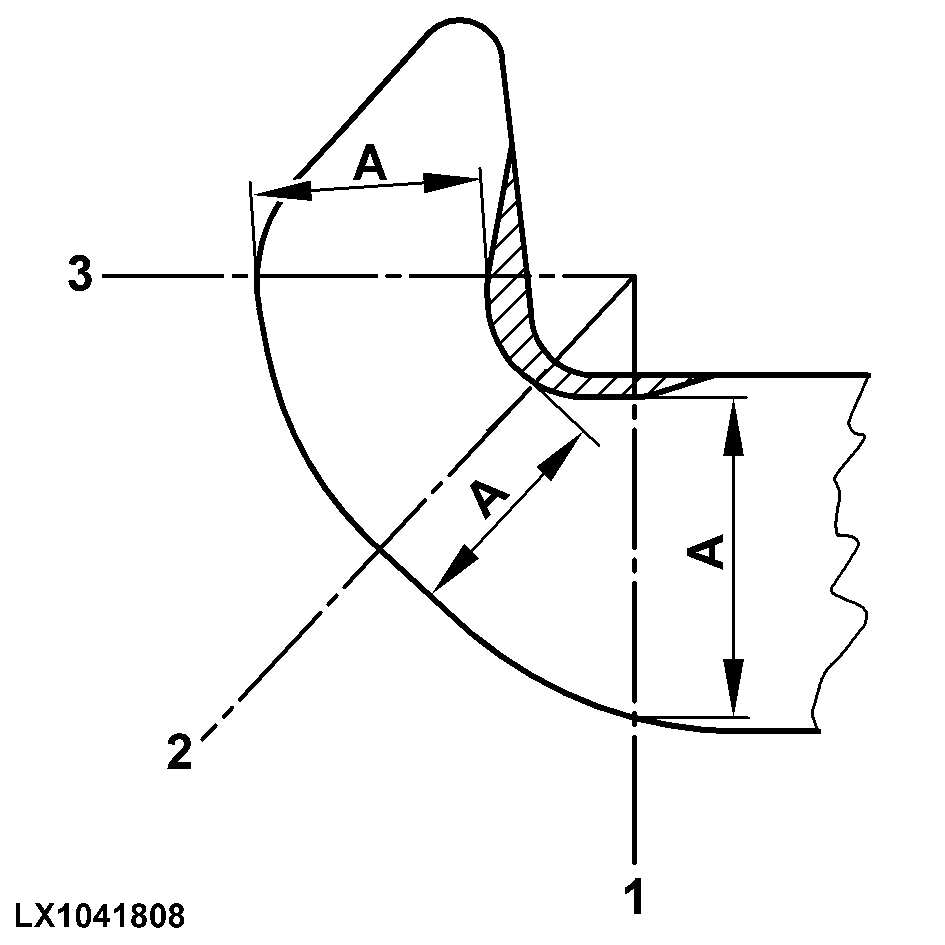

“D”-Wert vom Typenschild der hydraulischen Wagenanhängevorrichtung ablesen (Maßeinheit = kN).

Wenn der angezeigte “D”-Wert bei 65 oder darunter liegt, folgende Verschleißgrenzen (A) einhalten.

PrüfpunktMaßSpezifikation
Zughaken, Durchmesser (D = 65 oder weniger)Mindestwert (A), Durchmesser 143,5 mm 1.71 in.

Wenn der angezeigte “D”-Wert über 65 liegt, folgende Verschleißgrenzen (A) einhalten.

PrüfpunktMaßSpezifikation
Zughaken, Durchmesser (D = mehr als 65)Mindestwert (A), Durchmesser 145,0 mm 1.77 in.

RXA0113635
RXA0113635-UN-07FEB11

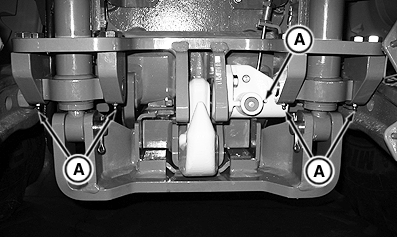

A - Schmiernippel

ZE59858,00006A5-29-20110127
