Rechte Konsole

Rechte Konsole

RXA0112143-UN-11JAN11

Rechte Konsole

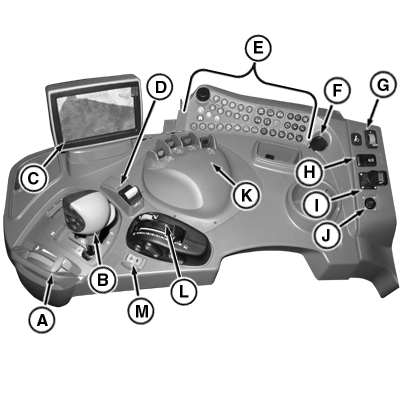

A - Motordrehzahlsteuerung/Handgashebel

B - Schalthebel

C - CommandCenter™

D - Schalter für Front-/Heckzapfwelle

E - Bedienelemente der rechten Konsole

F - Stecker für Stromversorgung

G - Handbremshebel

H - AUX-Eingang für Radio

I - Zubehörsteckdose

J - ISOBUS-Steckdose

K - Hebel für Zusatzsteuergeräte

L - Bedienungselemente des Krafthebers

M - Tasten für Hochschalten/Herunterschalten

WICHTIG: Die ISOBUS Steckdose (J) auf der rechten Konsole darf nur für Anbaugeräte verwendet werden, die ISO11783 entsprechen. Durch anderweitige Verwendung können die elektronischen Komponenten des Traktors beschädigt werden.

12-Volt-Steckdose (I) für Zubehör dient zum Anschließen von Zusatzausrüstung.

Der USB-Anschluss an der rechten Konsole wird nur für Diagnosezwecke verwendet.

Bedienungselemente des Krafthebers

RXA0116182-UN-05MAY11

RXA0116179-UN-05MAY11

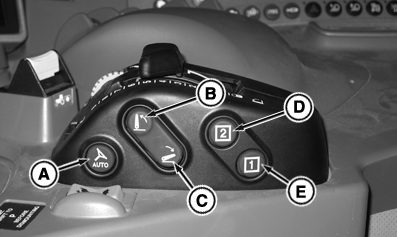

A - AutoTrac™-Freigabeschaltfläche

B - Taste zum Heben des Krafthebers

C - Taste zum Senken des Krafthebers

D - Freigabetaste iTEC™-Sequenz 2

E - Freigabetaste iTEC™-Sequenz 1

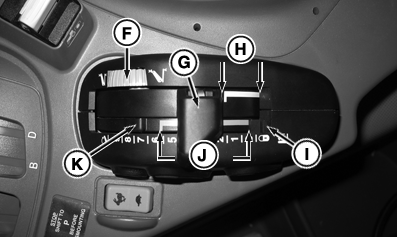

F - Kraftheber-Tiefensteuerungsanschlag

G - Kraftheberhebel

H - Vorgegebene Krafthebertiefe

I - Transportsperre/Schwingungstilgung für Kraftheber

J - Kraftheber-Arbeitsbereich

K - Senkbegrenzung des Krafthebers

Betriebsanweisung siehe “Kraftheber-Bedienelemente der rechten Konsole verwenden” im Abschnitt “Kraftheber” dieses Buchs.
