CommandARM™

RXA0117125-UN-18MAY11

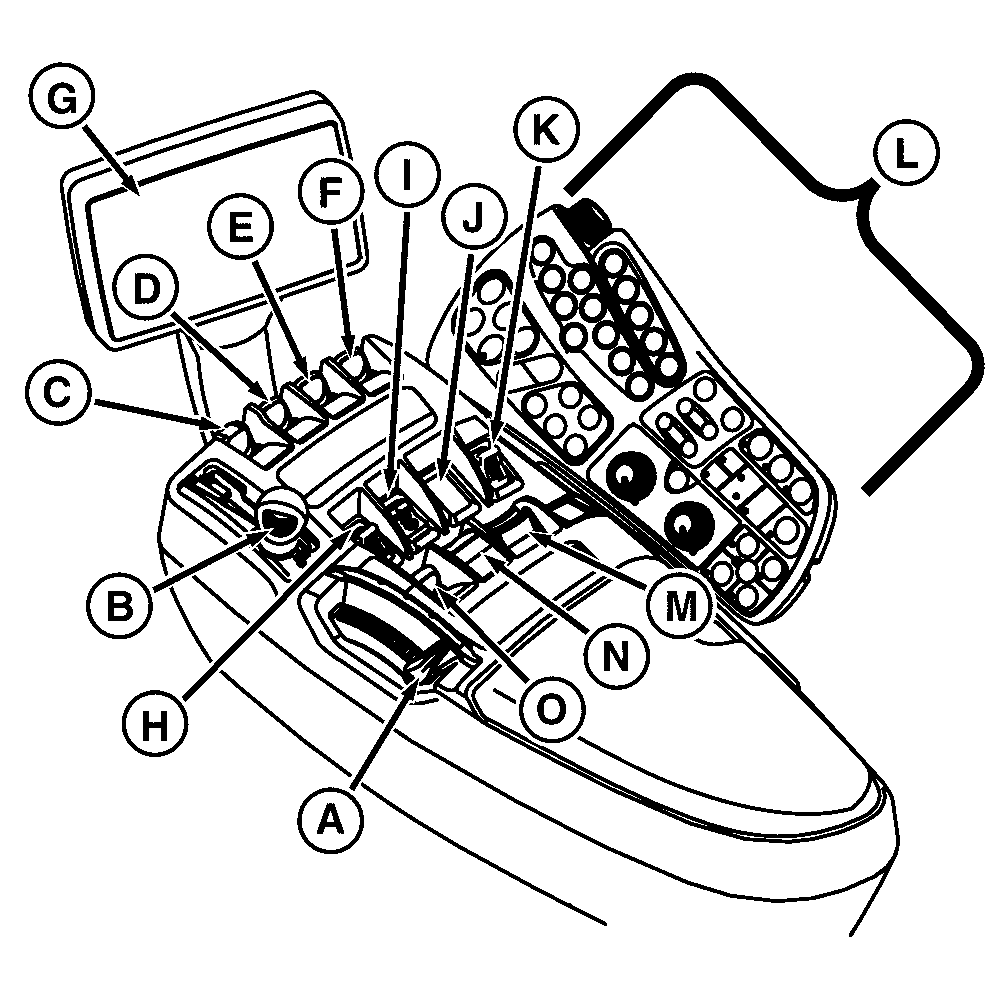

CommandARM™-Bedienelemente

A - Motordrehzahlsteuerung/Handgashebel

B - Drehzahlsteuerungshebel ¹/ Schalthebel²

C - Kraftheberhebel

D - Bedienhebel ZSG I

E - Bedienhebel ZSG II

F - Bedienhebel ZSG III

G - CommandCenter™

H - iTEC™-Sequenzschalter 1 und 2

I - AutoTrac™-Wiederaufnahmeschalter

J - Frontzapfwellenschalter (falls vorhanden)

K - iTEC™-Sequenzschalter 3 und 4 (falls vorhanden)³

L - CommandARM™-Bedienelemente

M - Heckzapfwellenschalter

N - Bedienhebel für ZSG V (falls vorhanden)

O - Bedienhebel für ZSG IV (falls vorhanden)

Der USB-Anschluss unter dem Ablagefach in CommandARM™ wird nur für Diagnosezwecke verwendet.
