Beschreibung und Bedienelemente des Getriebes

RXA0110053-UN-10DEC10

RXA0112139-UN-07JAN11

Linksseitiger Reversierhebel

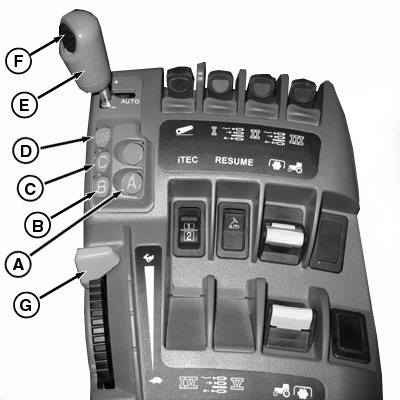

A - Schalter für Gruppe A

B - Schalter für Gruppe B

C - Schalter für Gruppe C

D - Schalter für mehrere Gruppen

E - Schalthebel

F - Einstellgeschwindigkeitsregler

G - Handgashebel

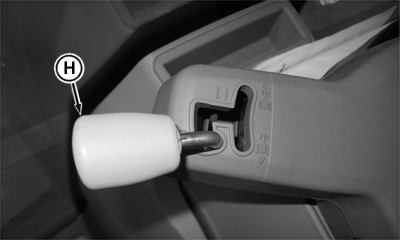

H - Linksseitiger Fahrtrichtungshebel

Das CommandQuad™-Getriebe besitzt ein hydraulisch geschaltetes Gruppenschaltgehäuse. Das CommandQuad™-Getriebe hat 20 Vorwärtsgänge und 20 Rückwärtsgänge (40 km/h oder 50 km/h ECO-Ausgabe). Der linksseitige Fahrtrichtungshebel (H) ermöglicht vollständig moduliertes Schalten zwischen vorwärts und rückwärts. Beim Ändern der Fahrtrichtung mit dem linksseitigen Fahrtrichtungshebel (H) und Schalten der Gruppen, muss zuerst die Fahrtrichtung festgelegt sein, bevor die Gruppen geschaltet werden. Wenn das Getriebe eine Gruppenschaltung durchführt, wird die Kupplung beim Betätigen des Kupplungspedals automatisch moduliert ein- und ausgerückt. Der Fahrer muss das Kupplungspedal beim Schalten nicht langsam betätigen oder freigeben. Bei einer Gruppenschaltung blinken die Lampen neben der Taste der ausgewählten Gruppe auf CommandARM™, bis der Umschaltvorgang abgeschlossen ist. Im Automatikmodus werden Motordrehzahl, Gruppe und Gang automatisch vorgegeben, um die eingestellte Geschwindigkeit zu erreichen und sowohl schweren als auch leichten Lasten gerecht zu werden.

Gruppen-Sperrmodus: Die Gruppentasten (A, B, C) bieten drei schaltbare Gruppen. Die Tasten “Gruppe verriegeln”, wenn bei den vorliegenden Arbeitsbedingungen ein Gruppenwechsel nicht notwendig ist oder wenn eine erhebliche Last gezogen wird. Ein Gruppenwechsel mit schwerer Last würde zu einer Unterbrechung der Fahrgeschwindigkeit führen.

Modus für mehrere Gruppen: Mit der Mehrgruppentaste (D) ist ein automatisches Gruppenschalten im Automatikmodus möglich. Vier unter Last schaltbare Gänge und die gewählten Gruppen können manuell mit Schalthebel (E) geschaltet werden oder automatisch, wenn sich Schalthebel (E) in der AUTOMATIK-Stellung befindet.
