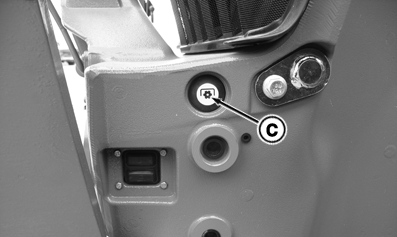

Externer Frontzapfwellenschalter (falls vorhanden)

RXA0117608-UN-10JUN11

CommandARM™-Menütaste → Zapfwellen-Softkey

RXA0117780-UN-09JUN11

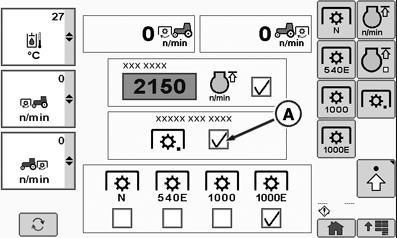

CommandCenter™ Zapfwellen-Startseite

RXA0117781-UN-09JUN11

RXA0117158-UN-18MAY11

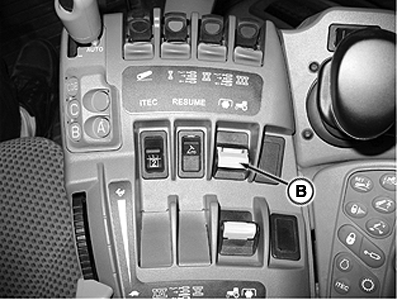

Frontzapfwellentaste

A - Kontrollkästchen “Externen Zapfwellenschalter freigeben”

B - Frontzapfwellenschalter

C - Externe Fronzapfwellentaste

Die Frontzapfwelle kann von außerhalb der Fahrerkabine bedient werden.

1. Die Taste Menü drücken.

2. Zapfwellen-Softkey drücken.

3. Das Kontrollkästchen “Externen Zapfwellenschalter freigeben” (A) im CommandCenter™ aktivieren, um den externen Frontzapfwellenschalter (C) freizugeben.

4. Den Frontzapfwellenschalter (B) nach unten und vorne drücken. Die Anzeigeleuchte für Frontzapfwelle an der Anzeige leuchtet auf. Ein ununterbrochenes akustisches Warnsignal ertönt und die Warnleuchten blinken. (Die Zapfwelle läuft noch nicht.)

5. Den externen Frontzapfwellenschalter (C) gedrückt halten. Die Frontzapfwelle startet langsam. Die Warnblinkleuchten gehen aus.

   • Schalter mindestens 4 Sekunden lang gedrückt halten:
     • Warnblinkleuchten gehen aus
     • Zapfwelle arbeitet weiter
   • Schalter innerhalb von 4 Sekunden loslassen:
     • Zapfwelle läuft langsam aus
     • Ein ununterbrochenes akustisches Warnsignal ertönt
     • Warnblinkleuchten blinken



Zum Abschalten der Frontzapfwelle den externen Frontzapfwellenschalter (C) drücken [ein unterbrochenes Signal ertönt und die Warnblinkleuchten (D) blinken] ODER den Frontzapfwellenschalter (B) in der Kabine nach hinten ziehen.

Die obere Hälfte des Frontzapfwellenschalters (B) drücken, um den externen Zapfwellenschalter zu deaktivieren und so den Zapfwellenschalter wieder auf Normalbetrieb zu stellen.

HINWEIS: Wurde die Frontzapfwelle in der Kabine eingeschaltet, kann sie am externen Zapfwellenschalter ausgeschaltet werden. Wurde die Frontzapfwelle in der Kabine ausgeschaltet, müssen die Schritte 1 bis 3 wiederholt werden, damit der externe Frontzapfwellenschalter wieder freigegeben wird.
